Misurazione della perpendicolarità

Quando si misura la perpendicolarità, si verifica quanto il target è perfettamente perpendicolare rispetto al datum (piano o linea di riferimento).

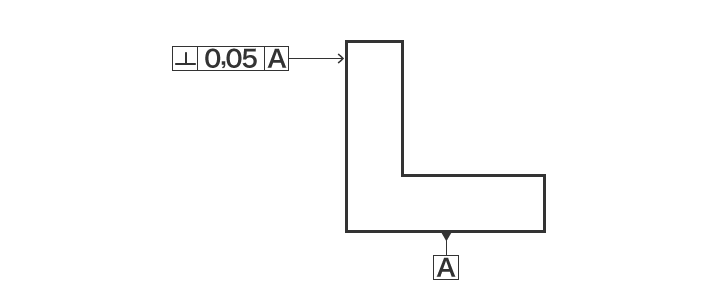

Esempi di disegno

Misurazione della perpendicolarità

Utilizzo di una squadra e di uno spessimetro

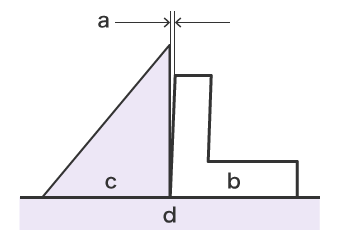

Utilizzo di una squadra e di uno spessimetro
a
Misurare lo spazio utilizzando uno spessimetro
b
Target
c
Squadra
d
Piastra di superficie

Posizionare la squadra contro il target. Misurare lo spazio tra la squadra e il target utilizzando uno spessimetro o un calibro a perno.
Questo spazio indica la perpendicolarità.

SVANTAGGI

La precisione è ridotta a causa della semplicità degli strumenti utilizzati. Questo metodo non può essere utilizzato quando la superficie di misurazione non è perpendicolare alla superficie della piastra di superficie.
I dati della misurazione devono essere scritti a mano o inseriti manualmente.

Utilizzo di una macchina di misurazione a coordinate (CMM)

Utilizzo di una macchina di misurazione a coordinate
a
Target
b
Piastra di superficie

Impostare il datum posizionando lo stilo su diversi punti del piano datum (piastra di superficie), quindi misurare la perpendicolarità posizionando lo stilo sul piano di misurazione (target).
Questo consente la misurazione precisa anche quando la superficie di misurazione del target non è perpendicolare alla piastra di superficie.
È anche possibile misurare la perpendicolarità degli assi di cilindri, fori e coni circolari.

Schermata di misurazione
Schermata di misurazione
a
Elemento di riferimento (piano)
b
Elemento target (cilindro)
c
Risultato di misurazione della perpendicolarità
