Datum target

Un datum target è un punto, una linea, o una zona limitata su un target con cui entrano in contatto le macchine e gli strumenti per la lavorazione, la misurazione e l'ispezione allo scopo di stabilire un datum.

La necessità di datum target

Se un piano definito come datum è deformato o presenta una forma altrimenti non adeguata, utilizzare l'intera superficie come datum feature per l'indicazione può causare un errore significativo durante la lavorazione o l'ispezione.
La misurazione in tali condizioni può pregiudicare ripetibilità e riproducibilità.
Anche l'utilizzo di un fondo concavo come piano datum può causare problemi per il posizionamento diretto sulla piastra di superficie.

In tali casi, è possibile indicare un datum target per definire la parte minima richiesta come datum.

Specifica di un datum target

Un datum target viene descritto utilizzando un cerchio con una linea orizzontale lungo il centro (cerchio del datum target). Nella parte inferiore del quadro del datum target, si scrive la lettera/il simbolo che indica lo stesso datum dell'intera feature, insieme al numero del datum target.

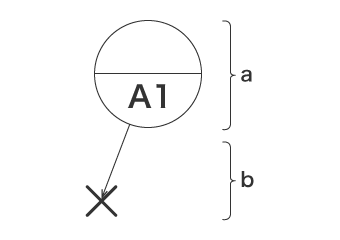

Specifica di un datum target
a
Telaio
b
Simbolo

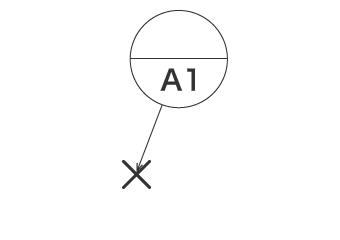

Annotazione di un punto
Annotazione di un punto

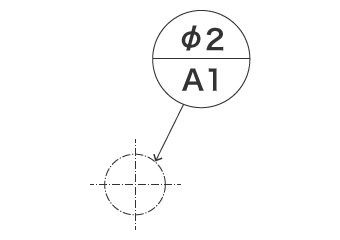

Annotazione di una zona circolare
Annotazione di una zona circolare

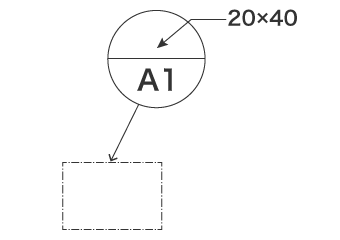

Annotazione di una zona rettangolare
Annotazione di una zona rettangolare
