Misurazione della simmetria
Quando si misura la simmetria, si verifica quanto il target è precisamente simmetrico rispetto al datum (piano di riferimento).
- Esempi di disegno
- Utilizzo di un calibro o di un micrometro
- Utilizzo di una macchina di misurazione a coordinate (CMM)
Esempi di disegno
- a
- Entro 0,05 mm dal piano teorico centrale
- b
- Piano teorico centrale

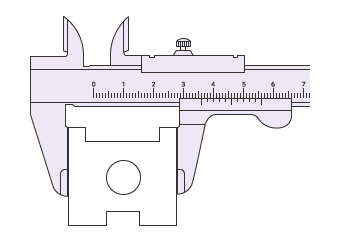

Utilizzo di un calibro o di un micrometro
Misurare le parti del target utilizzando un calibro analogico o un micrometro per verificare la simmetria.
È utile per le misurazioni ripetute di singoli elementi, grazie al suo utilizzo semplice e rapido.
Sia i calibri che i micrometri sono disponibili in vari tipi, che vengono selezionati in base alla localizzazione e alla forma da misurare.
SVANTAGGI
La precisione dei valori misurati e la velocità di misurazione sono affidate al livello di competenza dell'operatore in aggiunta all'errore di misurazione del singolo strumento. Inoltre, mentre le dimensioni possono essere misurate poiché questi strumenti misurano la lunghezza tra due punti, la tolleranza geometrica (forma) è difficile da misurare.
In aggiunta, i dati di misurazione devono essere scritti a mano per la registrazione.

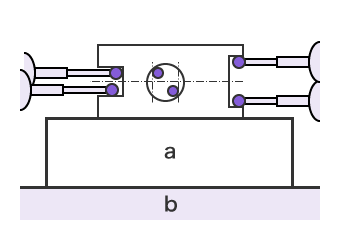

Utilizzo di una macchina di misurazione a coordinate (CMM)
- a
- Piatto
- b
- Piastra di superficie
L'impostazione dell'elemento di riferimento e la deviazione dall'elemento target possono essere misurate rapidamente e precisamente da chiunque posizionando lo stilo su ciascun punto di misurazione.
Il risultato di misurazione viene registrato nella macchina di misurazione.

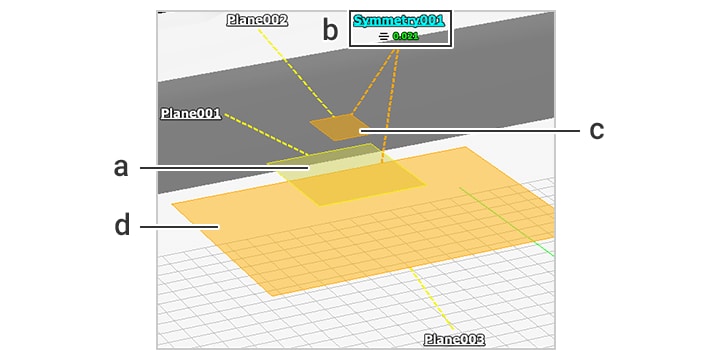

- Schermata di misurazione
-
- a
- Elemento di riferimento (piano)
- b
- Risultato della misurazione della simmetria
- c
- Elemento target 1 (piano)
- d
- Elemento target 2 (piano)
