Misurazione dell'angolarità
Quando l'angolo tra le linee o i piani specificati non è di 90°, si misura l'angolarità, che specifica l'accuratezza dell'angolo rispetto al datum (piano o linea di riferimento).
L'unità di misurazione dell'angolarità non è l'angolo (grado), ma il millimetro.
- Esempi di disegno
- Utilizzo di un calibro a quadrante
- Utilizzo di una macchina di misurazione a coordinate (CMM)
Il modo più facile per misurare la dell'angolarità.
Ispezione 3D/GD&T da parte di chiunque, dovunque.
Esempi di disegno
Utilizzo di un calibro a quadrante
- a
- Tenere in posizione
- b
- Target
- c
- Supporto
- d
- Piastra di superficie
- e
- Piastra angolare
- f
- Mandrino
Utilizzando una piastra angolare e un supporto disponibili in commercio, fissare il target sul piano datum con un angolo preciso.
L'utilizzo di un mandrino o di un calibro a perno facilita la misurazione.
Se l'angolo corrisponde a quello specificato nel disegno, il mandrino (o il calibro a perno) posizionato sarà in piano. In questa posizione, misurare il parallelismo del mandrino rispetto alla piastra di superficie utilizzando un calibro a quadrante.
L'angolarità è la differenza tra il valore massimo e il valore minimo nella misurazione del run-out sul calibro a quadrante.
SVANTAGGI
Il posizionamento del mandrino in modo che sia parallelo alla piastra di superficie e la preparazione di target, piastra angolare e altri utensili sono operazioni che richiedono tempo.
Quando si misura l'angolarità di un piano, a causa del numero più elevato di punti di misurazione, i valori misurati sono soggetti a errore.
I target che non possono essere correttamente fissati alla piastra angolare sono difficili da misurare.
Utilizzo di una macchina di misurazione a coordinate (CMM)
- a
- Target
- b
- Piastra della macchina di misurazione a coordinate
Impostare il datum posizionando lo stilo su diversi punti sul piano datum e misurare l'angolarità posizionando lo stilo sul piano di misurazione del target.
Le misurazioni possono essere effettuate in maniera analoga per i casi in cui è presente un sistema di datum, come un sistema di datum planare 2D o 3D.
In questo modo è possibile ridurre il tempo richiesto per preparare il target, oltre ad assicurare una misurazione precisa anche con i target che non possono essere fissati alla piastra.

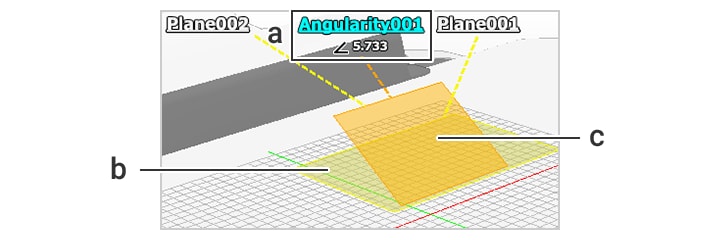

- Schermata di misurazione
-
- a
- Risultato della misurazione dell'angolarità
- b
- Piano datum
- c
- Piano datum
