Misurazione della cilindricità

La cilindricità specifica la rotondità e la rettilineità di una forma. Quando si misura la cilindricità, si controlla la distorsione del cilindro per verificare la precisione della forma cilindrica.

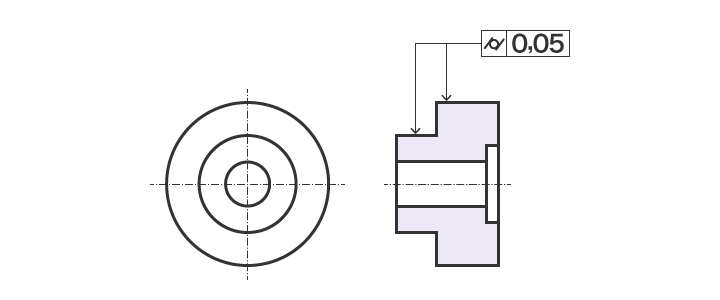

Esempi di disegno

Misurazione della cilindricità

Utilizzo di uno strumento di misurazione della rotondità

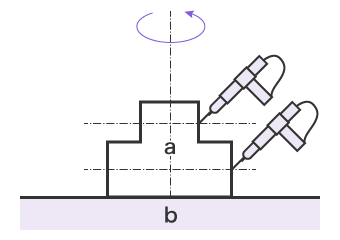

Utilizzo di uno strumento di misurazione della rotondità
a
Target
b
Piastra di superficie

Fissare saldamente il target in posizione sul tavolo girevole dello strumento di misurazione della rotondità. Posizionare lo stilo sul target, ruotare il tavolo girevole e misurare i punti di misurazione.
Se il target è di grandi dimensioni, fissare il tavolo in posizione e ruotare lo stilo oppure muoverlo su e giù.

SVANTAGGI

A causa del limitato intervallo mobile dello stilo, la misurazione di target di grandi dimensioni può essere difficile.
Poiché lo strumento di misurazione della rotondità è apposito per la misurazione di rotondità e cilindricità, è necessaria una macchina di misurazione diversa per misurare target con caratteristiche geometriche diverse.

Utilizzo di una macchina di misurazione a coordinate (CMM)

Utilizzo di una macchina di misurazione a coordinate
a
Target
b
Piastra di superficie

Utilizzando la misurazione a punti, misurare quattro o più posizioni sulla superficie del target per eseguire la misurazione.
La posizione dello stilo può essere modificata per misurare il target in qualsiasi angolo o in qualsiasi localizzazione.
La macchina di misurazione a coordinate supporta la misurazione di varie caratteristiche geometriche.

Schermata di misurazione
Schermata di misurazione
a
Risultato della misurazione della cilindricità
