Misurazione della posizione

Quando si misura la posizione, si verifica l'accuratezza della posizione del target in relazione al datum (piano o linea di riferimento).

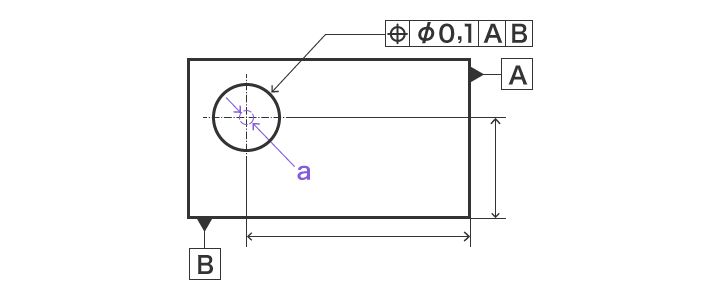

Esempi di disegno

Esempi di disegno
a
Entro un diametro di 0,1 mm.

Utilizzo di un calibro

Utilizzo di un calibro

Una valutazione passa/non passa viene eseguita utilizzando un calibro di misurazione o di ispezione.
Offre il vantaggio di eliminare le variazioni nella velocità di funzionamento e nella qualità dell'ispezione derivanti dal livello di competenza dell'operatore, oltre a supportare l'automatizzazione grazie al funzionamento semplice.

SVANTAGGI

I calibri devono essere preparati per ciascun target: gli strumenti su misura comportano un notevole costo iniziale, che ne rende difficile l'introduzione nella fase di prototipazione.

Utilizzo di una macchina di misurazione a coordinate (CMM)

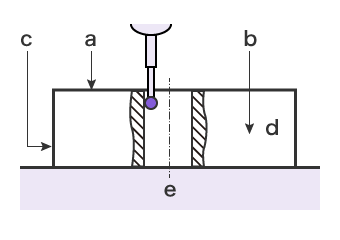

Utilizzo di una macchina di misurazione a coordinate
a
Piano X-Y, piano datum A
b
Piano Z-X, piano datum B
c
Piano Y-Z, piano datum C
d
Target
e
Piastra di superficie

Definire il piano di riferimento e posizionare lo stilo sul punto di misurazione nel target. Il risultato di misurazione viene immediatamente visualizzato sullo schermo.

Anche le coordinate cartesiane possono essere misurate e la posizione composta può essere espressa con una singola misurazione.
Per misurare i fori, effettuare diverse misurazioni cambiando la profondità per ottenere i risultati di verifica di cilindricità, perpendicolarità e rettilineità.

Schermata di misurazione
Schermata di misurazione
a
Punto target (cerchio)
b
Risultato di misurazione della posizione
