Datum composti e sistemi di datum

Per datum composto si intende una coppia di datum singoli specificati per funzionare come un solo datum. Un sistema di datum, invece, è un gruppo di datum che viene creato combinando più datum.

Datum composti

Un datum composto è un datum singolo composto da due datum feature. Datum feature separate vengono applicate a una datum feature pratica comune.

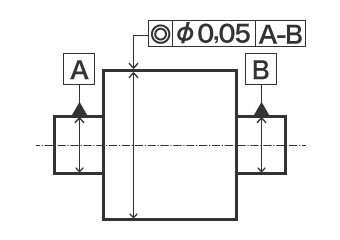

Simbolo di indicazione

Simbolo di indicazione

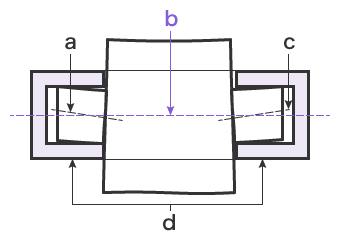

Impostazione del datum

Impostazione del datum
a
Asse del datum A
b
Datum composto A-B
c
Asse del datum B
d
Datum feature pratica (ad es. superficie di contatto)

Ad esempio, l'indicazione che utilizza una linea dell'asse comune realizzata fissando i due cilindri circoscritti più piccoli, che sono coassiali, viene descritta collegando le due lettere dei datum con un riquadro. In questo modo si realizza una linea retta dagli assi dei datum A e B.

Sistemi di datum

Un sistema di datum è un gruppo di datum creato combinando uno o più singoli datum allo scopo di utilizzarlo come riferimento per le feature con tolleranza.

Simbolo di indicazione

Simbolo di indicazione

Impostazione del datum

Impostazione del datum
  1. Spingere il datum A verso la target feature
  2. Spingere il datum B verso la target feature
  3. Spingere il datum C verso la target feature
    La parte (target feature) è completamente acquisita

Ad esempio, tre datum sono utilizzati per acquisire completamente l'orientamento di una parte. Un sistema di datum composto da tre piani datum perpendicolari tra loro è chiamato sistema di datum a tre piani. Questo consente di utilizzare come datum la superficie ottimale.
