Misurazione della rettilineità

Quando si misura la rettilineità, si verifica quanto il target è precisamente rettilineo.
Questa indicazione si applica a linee rette e non a piani. Per questa ragione, la misura della rettilineità può individuare la deformazione negli oggetti lunghi.

Esempi di disegno

Misurazione della rettilineità

Utilizzo di un misuratore d'altezza

Utilizzo di un misuratore d'altezza
a
Micro-martinetto
b
△H = rettilineità
c
Grafico dell'altezza (Hn)

Fissare il target in modo che l'altezza sia uniforme a destra e a sinistra, utilizzando piccoli martinetti allo scopo di impedire l'inclinazione del target. Spostare il target o il misuratore di altezza in linea retta per eseguire la misurazione.
La differenza tra il valore massimo e il valore minimo (△H) è la rettilineità.

SVANTAGGI

In generale, i misuratori di altezza offrono una precisione inferiore rispetto alle macchine di misurazione a coordinate. In aggiunta, i valori misurati possono cambiare con la forza utilizzata per posizionare sul target la parte di misurazione del misuratore d'altezza, comportando l'instabilità dei risultati della misurazione.
Con target che non possono essere posizionati in piano, il misuratore d'altezza non può essere spostato, il che rende la misurazione difficile.

Utilizzo di una macchina di misurazione a coordinate (CMM)

Utilizzo di una macchina di misurazione a coordinate
a
Stilo
b
Target

Affinché una macchina di misurazione a coordinate riesca a misurare la rettilineità, è sufficiente che l'operatore appoggi lo stilo leggermente sul target. Grazie a questa caratteristica, non si verificano praticamente errori causati dalla pressione di misurazione ed è possibile ottenere risultati stabili.
In aggiunta, lo stilo può essere posizionato sul target da diversi angoli, consentendo una misurazione accurata dei target che non possono essere fissati in piano, ovvero i target che non possono essere misurati con un misuratore d'altezza.

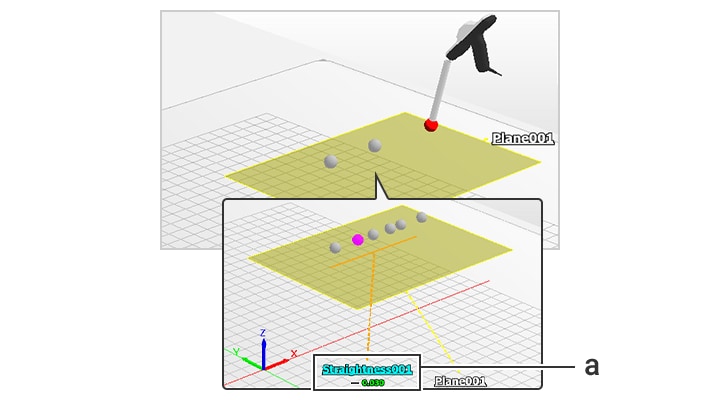

Schermata di misurazione
Schermata di misurazione
a
Risultato della misurazione dell’altezza
