Misurazione della rotondità

Quando si misura la rotondità, si misura la rotondità di una sezione trasversale circolare di un albero, un foro, o un cono circolare, per verificare la precisione del cerchio.

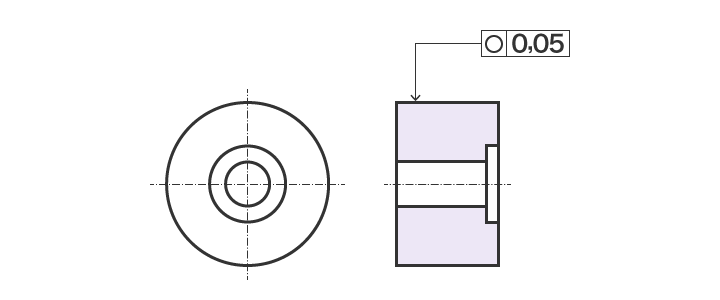

Esempi di disegno

Misurazione della rotondità

Utilizzo di un micrometro

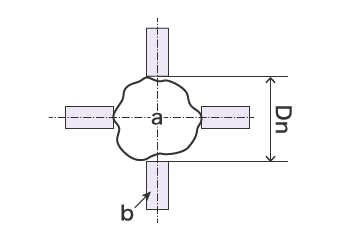

Utilizzo di un micrometro
a
Target
b
Terminale di misurazione del micrometro

La misurazione a due punti viene eseguita sulla forma esterna dividendola in quattro-otto sezioni. La rotondità corrisponde al valore ottenuto dividendo la differenza tra il valore massimo e il valore minimo per 2.
Un micrometro è tutto ciò che serve per la misurazione: consente di effettuare misurazioni in modo facile, in qualsiasi luogo.

  • Rotondità = (Dmax - Dmin) / 2
  • Dmax: valore massimo
  • Dmin: valore minimo

SVANTAGGI

La precisione della misurazione è limitata, poiché il valore è una media delle misurazioni su due punti. In aggiunta, un errore può verificarsi a causa delle differenze di posizionamento sul target del terminale di misurazione del micrometro. Per analizzare i dati ottenuti, è necessario inserirli in un computer.

Utilizzo di una macchina di misurazione a coordinate (CMM)

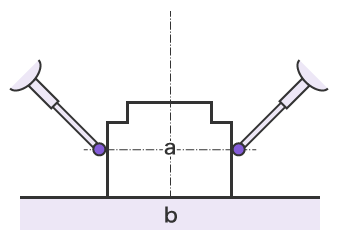

Utilizzo di una macchina di misurazione a coordinate
a
Target
b
Piastra di superficie

Posizionare lo stilo su quattro o più punti per la misurazione a punti della rotondità.
Il valore misurato viene calcolato tramite il metodo dei minimi quadrati, in cui la somma delle deviazioni da tutti i punti di misurazione è quella più ridotta.

Schermata di misurazione
Schermata di misurazione
a
Risultato della misurazione della rotondità
