Misurazione della concentricità

Quando si misura la concentricità, si verifica la precisione della coassialità degli assi di due cilindri, ovvero che i punti centrali corrispondano. Diversamente dalla coassialità, il datum è il punto centrale (su un piano).

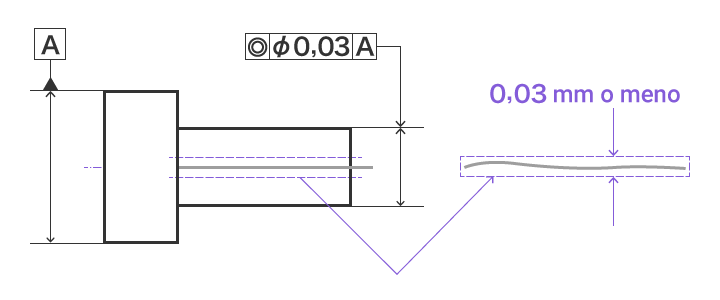

Esempi di disegno

Esempi di disegno

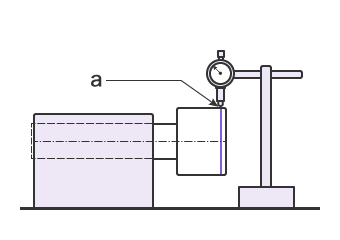

Utilizzo di un calibro a quadrante

Utilizzo di un calibro a quadrante
a
Posizione di misurazione specificata

Tenere il target in posizione e posizionare il calibro a quadrante sul vertice della circonferenza dell'asse per la quale è indicata la tolleranza. Ruotare il target e misurare i valori di run-out massimo e minimo utilizzando il calibro a quadrante. Eseguire la misurazione attorno alla circonferenza specificata. La massima differenza massimo-minimo viene utilizzata come concentricità.

SVANTAGGI

Fattori come l'angolo e la forza impiegata per posizionare il calibro a quadrante sul target influiscono sul valore misurato; ciò significa che le misurazioni potrebbero differire in base all'operatore.
L'attrito tra la punta del calibro a quadrante e la superficie del target potrebbe causare graffi sulla superficie del target.

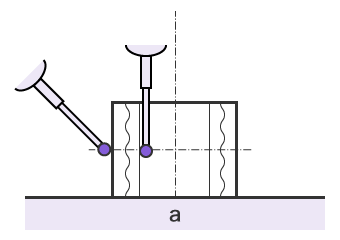

Utilizzo di una macchina di misurazione a coordinate (CMM)

Utilizzo di una macchina di misurazione a coordinate
a
Piastra di superficie

Diversamente dalla coassialità, si misura il cerchio su un piano specificato.
Posizionare lo stilo sul punto di misurazione sul cerchio datum, quindi posizionare lo stilo sul punto di misurazione sul cerchio target per misurare la concentricità.
Lo stilo entra solo leggermente in contatto con la superficie e non graffia il target.

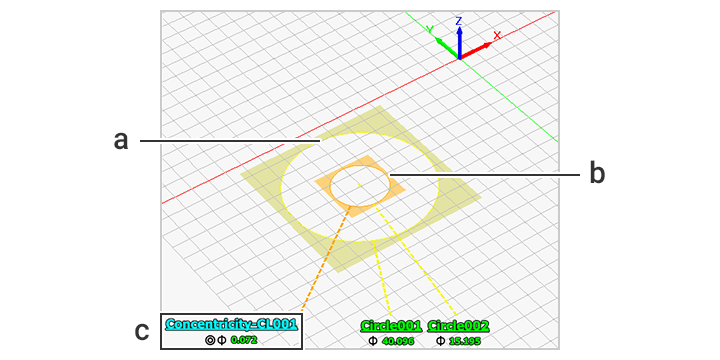

Schermata di misurazione
Schermata di misurazione
a
Cerchio datum
b
Cerchio target
c
Risultato della misurazione della concentricità
