Misurazione della coassialità
Quando si misura la coassialità, si verifica la presenza di deviazione negli assi centrali (ovvero che gli assi dei due cilindri siano coassiali).
- Esempi di disegno
- Utilizzo di un calibro a quadrante
- Utilizzo di una macchina di misurazione a coordinate (CMM)

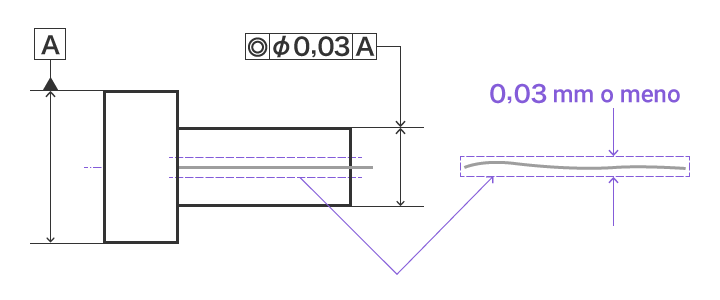

Esempi di disegno
Utilizzo di un calibro a quadrante
- a
- Qualsiasi posizione di misurazione
Tenere il target in posizione e posizionare il calibro a quadrante sul vertice della circonferenza per la quale è indicata la tolleranza.
Ruotare il target e misurare i valori di run-out massimo e minimo utilizzando il calibro a quadrante.
Ripetere le misurazioni sugli assi specificati. La massima differenza massimo-minimo viene utilizzata come coassialità.
SVANTAGGI
Fattori come l'angolo e la forza impiegata per posizionare il calibro a quadrante sul target influiscono sul valore misurato; ciò significa che le misurazioni potrebbero differire in base all'operatore.
Poiché le misurazioni vengono ripetute sull'asse specificato, le misurazioni e i relativi risultati devono essere controllati costantemente.
Utilizzo di una macchina di misurazione a coordinate (CMM)

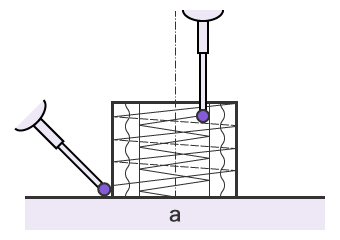

- a
- Piastra di superficie
Posizionare lo stilo sul punto di misurazione sull'elemento datum (cilindro), quindi posizionare lo stilo sul punto di misurazione sull'elemento target (cilindro) per misurare la coassialità. Il risultato di misurazione viene registrato nella macchina di misurazione.
Esistono due modi di posizionare lo stilo su una superficie: la misurazione a punti, che consiste nel posizionare lo stilo sulla superficie per ciascuna misurazione, e la misurazione auto-trigger (scansione) che misura punti continui muovendo lo stilo che rimane in contatto con la superficie.
In questo modo è possibile il movimento a spirale dello stilo per misurare i cilindri, con i quali è altrimenti difficile mantenere il contatto.

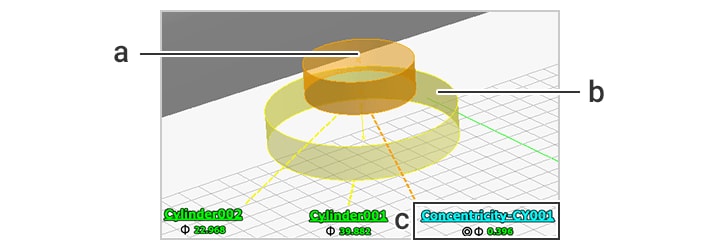

- Schermata di misurazione
-
- a
- Elemento datum (cilindro)
- b
- Elemento target (cilindro)
- c
- Risultato della misurazione della coassialità
