Principi base dei sistemi di misurazione

Il principio di Abbe

Il principio di Abbe si riferisce alla precisione nella misurazione delle dimensioni. È un'importante linea guida anche per la progettazione di strumenti di misurazione. Questo principio afferma che "Per migliorare la precisione di misurazione, il target e la scala dello strumento devono essere allineati nella direzione di misurazione".
Quando applicato agli strumenti di misurazione attuali, il principio implica che la scala e la posizione di misurazione siano allineate per i micrometri per esterni ma siano distanti l'una dall'altra per i calibri manuali. In altre parole, i micrometri per esterni seguono il principio di Abbe, mentre i calibri manuali no. Si può quindi affermare che i micrometri per esterni hanno una maggiore precisione di misurazione.

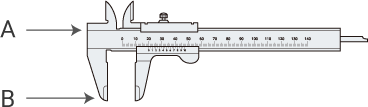

I calibri manuali non seguono il principio di Abbe
I calibri manuali non seguono il principio di Abbe
I micrometri seguono il principio di Abbe
I micrometri seguono il principio di Abbe
A
Posizione della scala
B
Posizione di misurazione
