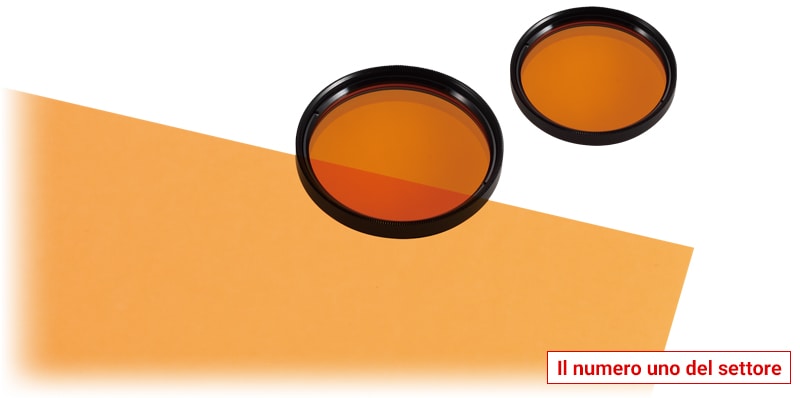

Foglio di conversione della lunghezza d'onda Ispezioni con la retroilluminazione possibili anche in posti in cui era difficile installarla
CA-DWC30
Meccanismo di conversione della lunghezza d'onda
La combinazione del foglio di conversione della lunghezza d'onda, della luce a LED blu e del filtro taglia banda blu crea una tecnologia assolutamente nuova che può essere utilizzata per ottenere immagini retroilluminate con luce riflessa.
Con solo la luce ambiente
Questa è l'immagine ottenuta quando il pezzo bianco viene posizionato sopra il foglio di conversione della lunghezza d'onda e il foglio bianco.

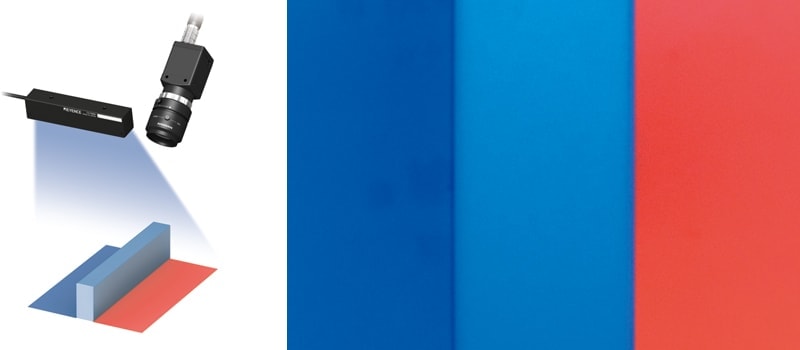

Installare una barra di luce blu.
Questa è l'immagine ottenuta quando viene emessa la luce blu. Lo sfondo bianco e il foglio bianco vengono rappresentati in blu. Il foglio di conversione della forma d'onda converte la luce blu in un colore arancione sfumato di rosso e riflette questo colore.

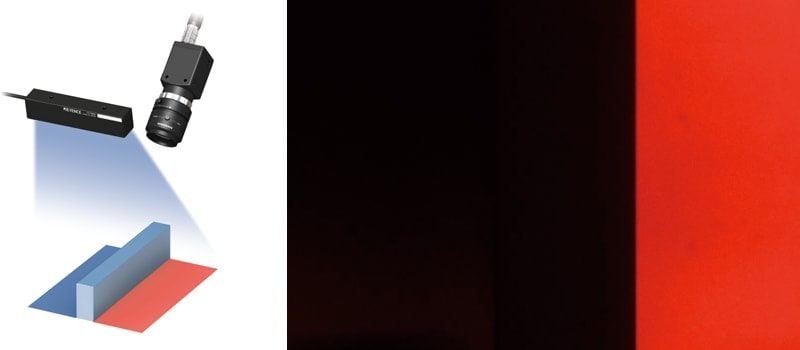

In aggiunta, installare un filtro taglia banda blu sull'obiettivo.
Il filtro taglia banda blu toglie la luce riflessa nella gamma del blu e solo la luce dal foglio di conversione della lunghezza d'onda entra nell’obiettivo. In questo modo si ottiene un'immagine del pezzo bianco come quella acquisita con una retroilluminazione.
Applicazione
Allineamento

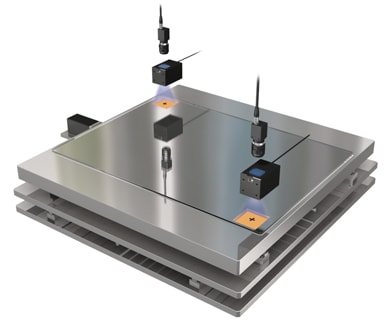

È difficile posare i cavi quando si incorpora la luce in un piatto mobile, ma a volte il contrasto con la sola luce riflessa è insufficiente. Utilizzando il foglio di conversione della lunghezza d'onda, è possibile ottenere immagini retroilluminate senza cablaggio, il che permette di ottenere rilevamenti stabili.

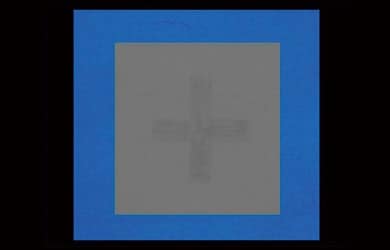

Utilizzando solo luce riflessa blu
Il contrasto per il contrassegno di allineamento è insufficiente, quindi non è possibile ottenere un rilevamento stabile.

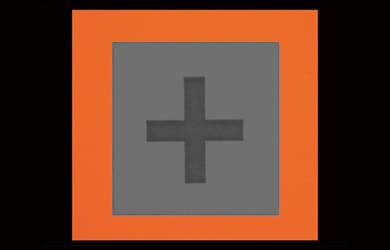

Utilizzando il foglio di conversione della lunghezza d'onda
Il contrasto ottenuto equivale a quello delle immagini acquisite con le retroilluminazioni, il che migliora la precisione di allineamento.
Ispezione di una superficie liquida

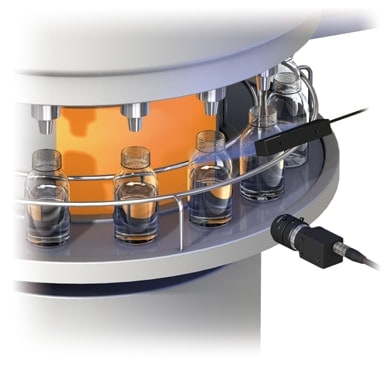

Si presuma che non vi sia spazio per installare una retroilluminazione quando si eseguono ispezioni di una superficie liquida su una macchina riempitrice e che debba essere usata invece la luce riflessa. Anche se la luce viene installata in uno spazio ristretto, è possibile ottenere immagini retroilluminate avvolgendo il foglio di conversione della lunghezza d'onda attorno all'oggetto che ruota.
Utilizzando solo luce riflessa blu
A causa dell'effetto della riflessione dalla superficie del pezzo, non è possibile ottenere una vista stabile della superficie liquida.
Utilizzando il foglio di conversione della lunghezza d'onda
Solo la superficie liquida viene rappresentata chiaramente come immagine retroilluminata, il che permette di eseguire ispezioni stabili.
Sulla superficie del foglio di conversione della lunghezza d'onda possono esservi delle sostanze estranee. Anche in questo caso, tuttavia, il prodotto si mantiene entro gli standard di ispezione e queste sostanze non portano a rilevamenti errati.
