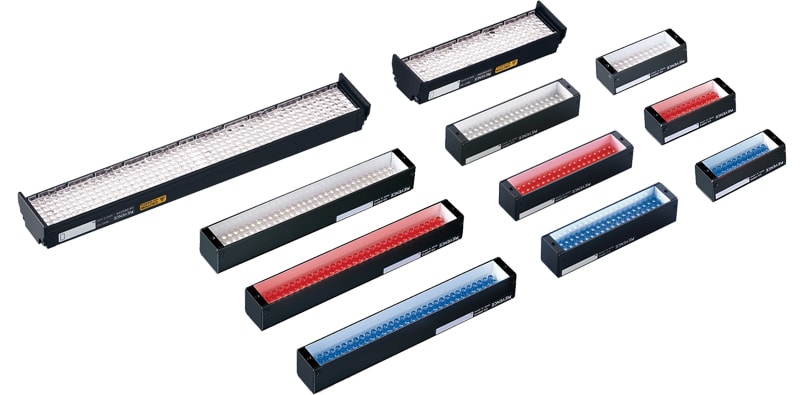

Luci a barra Aggiunta di modelli ad alta intensità alla serie di luci a barra di KEYENCE
CA-DB/CA-DBxW
Tecniche di illuminazione con modello a barra

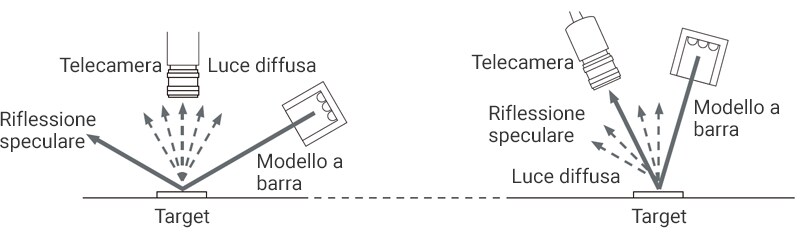

Posizione telecamera/luce
Le luci a barra possono essere utilizzate per proiettare una striscia di luce lungo il bordo di un target. A seconda dell’angolo della luce e della telecamera, il modello a barra può essere utilizzato per aumentare o ridurre la riflessione speculare da un target. Per illuminare un target con la riflessione speculare (ad esempio la punta di un pin) la riflessione diretta della luce deve tornare indietro alla telecamera.
Per rimuovere la riflessione speculare (a volte chiamata bagliore), la linea diretta della riflessione deve essere lontana dalla telecamera.
Aggiunto alla serie un modello ad alta intensità provvisto di micro lenti
Aggiunto alla serie un modello ad alta intensità (CA‑DBxW) provvisto di micro lenti. Rispetto al modello tradizionale a luce bianca, questo modello raggiunge un’intensità della luce che è circa quattro volte superiore.* Questo modello è in grado di fornire un’illuminazione di grande intensità su un’ampia area. Inoltre, per fissare la piastra di diffusione (inclusa) non servono viti, il che elimina le preoccupazioni legate al timore che le viti cadano a causa delle vibrazioni.
- Valore tipico con una LWD di 50 mm

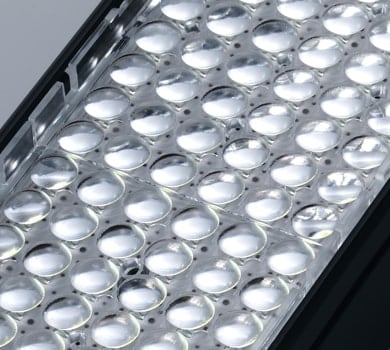

Micro lenti di nuova concezione
Applicazione
Parti in plastica su un trasportatore

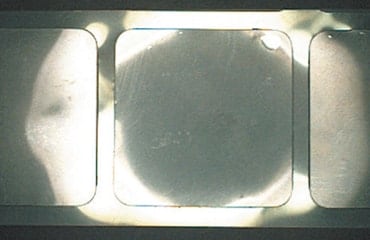

Con illuminazione standard

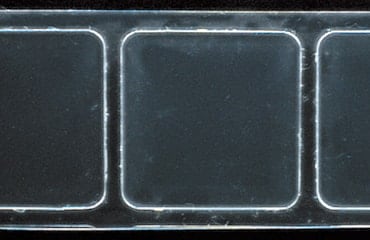

Con luci a barra
Rilevamento della lavorazione della superficie

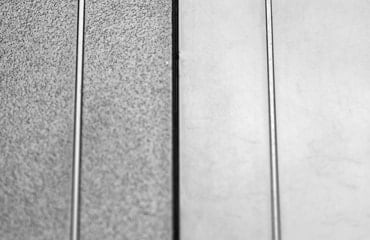

Con illuminazione standard

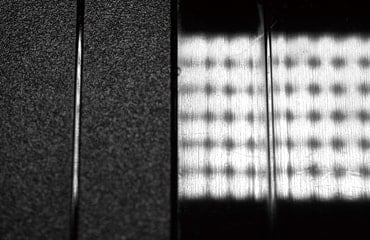

Con luci a barra
