Voci di verifica ISO/IEC 15416 e i rispettivi significati
- 1 DEC(Decode)
- 2 EDGE(Edge Determination)
- 3 SC(Symbol Contrast)
- 4 MINR(Minimum Reflectance)
- 5 MINE(Minimum Edge Contrast)
- 6 MOD(Modulation)
- 7 QZ(Quiet Zone)
- 8 DCD(Decodability)
- 9 DEF(Defects)
1 DEC(Decode)
Valuta se la lettura è possibile quando viene effettuata la decodifica.
Se il grado di questa voce è basso, potrebbe non essere possibile identificare il codice a barre come tale.

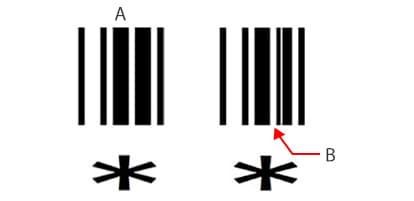

2 EDGE(Edge Determination)
Valuta se il numero di letture dei bordi dei codici a barre (punti in cui il colore cambia da bianco a nero) equivale al numero previsto di bordi.
Come mostrato nell’immagine in basso a destra, l’inclusione delle linee bianche a causa di fattori come graffi riduce il grado.
- A
- Corretto
- B
- Graffio
3 SC(Symbol Contrast)
Valuta la differenza tra l’intensità massima della luce (Rmax) e l’intensità minima della luce (Rmin) all’interno dell’area del codice.
Se un contrasto complessivo non è sufficiente, il grado è basso.
4 MINR(Minimum Reflectance)
Questa è la riflettanza minima nella forma d’onda di scansione.
Valuta se l’intensità minima della luce (Rmin) è pari o inferiore al 50% dell’intensità massima della luce (Rmax).
Se le barre sono marcate in modo complessivamente chiaro, il grado è basso.
5 MINE(Minimum Edge Contrast)
Valuta se la differenza minima nella riflettanza tra uno spazio (compresa la quiet zone) e le barre vicine è pari o inferiore al 15%.
Se alcune barre sono strette o se parte dello sfondo è sporco, il grado è basso.
6 MOD(Modulation)
Valuta il rapporto tra il contrasto minimo del bordo e il contrasto del simbolo.
Se alcune barre sono strette o se parte dello sfondo è sporco, il grado è basso.
- A
- Alcune barre sono strette.
- B
- È presente della sporcizia.
7 QZ(Quiet Zone)
Valuta se la larghezza della quiet zone soddisfa lo standard.
- A
- Quiet zone
8 DCD(Decodability)
La decodificabilità è determinata per ogni tipo di codice. Questo valuta le dimensioni di errore tra il pattern della larghezza della linea ideale e il pattern della larghezza della linea effettivo.
Se le barre o gli spazi sono troppo larghi o troppo stretti, il grado è basso.
- A
- Corretto
- B
- Larghezza barra errata

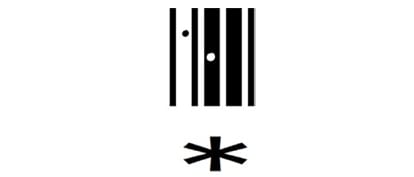

9 DEF(Defects)
Valuta colori disomogenei negli elementi.
Se le barre o gli spazi sono difettosi o sporchi, il grado è basso.
