Imaging con luci UV (luci nere)
Le luci UV sono note anche come luci nere ed emettono radiazioni ultraviolette di cui solo una piccola parte può essere vista dai nostri occhi.
Questa sezione presenta alcuni esempi di acquisizione e analisi di immagini con il nostro microscopio digitale utilizzando luci UV.
- Luci UV e fluorescenza
- Esempi di acquisizione di immagini con un microscopio digitale che sfrutta la luce UV
Luci UV e fluorescenza
Le luci UV emettono radiazioni ultraviolette e vengono utilizzate nell'osservazione della fluorescenza.
La fluorescenza si riferisce alla proprietà di assorbire luce di una certa lunghezza d'onda e di emettere luce con una lunghezza d'onda maggiore.
Esempi di acquisizione di immagini con un microscopio digitale che sfrutta la luce UV
Le luci UV vengono talvolta utilizzate per creare effetti visivi all’interno, ma con il microscopio digitale 4K della Serie VHX di KEYENCE possono essere utilizzate per una varietà di scopi, tra cui l'osservazione di diversi materiali fluorescenti, la mineralogia, la medicina forense, la medicina e la biologia.
In genere, i microscopi a fluorescenza vengono utilizzati per l'osservazione della fluorescenza in medicina e biologia, ma le luci UV possono essere utilizzate anche per l'osservazione in applicazioni industriali.
Prova dei penetranti (PT)
Nell'industria aeronautica e automobilistica, i penetranti fluorescenti vengono utilizzati per osservare graffi e crepe microscopiche invisibili a occhio nudo.
La vernice fluorescente viene applicata sul target, che viene poi lavato, lasciando solo la sostanza fluorescente nei graffi e nelle crepe. L'applicazione di luce UV a questa sostanza ne provoca la fluorescenza, che può essere verificata a occhio nudo e con telecamere. La Serie VHX può essere utilizzata per l'immagine di graffi microscopici ad alto ingrandimento.
- Sinistra: 20x
- Destra: 200x

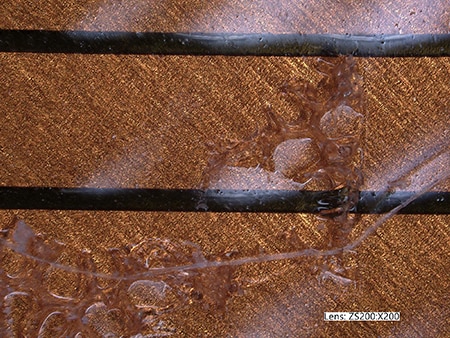

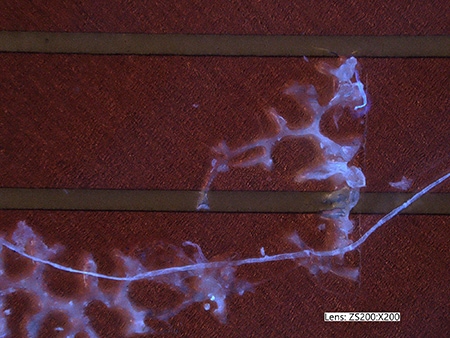

Controllo della quantità di fondente residuo sulle PCB elettroniche e verifica della presenza di particelle estranee
Le luci nere possono essere utilizzate per verificare la presenza di fondente residuo sulle PCB elettroniche, dal momento che, sotto queste luci, questa sostanza genera fluorescenza. Inoltre, consentono di rilevare facilmente la polvere e altre particelle estranee che causano cortocircuiti, per cui queste luci sono molto utili nell'ispezione dei componenti elettronici.

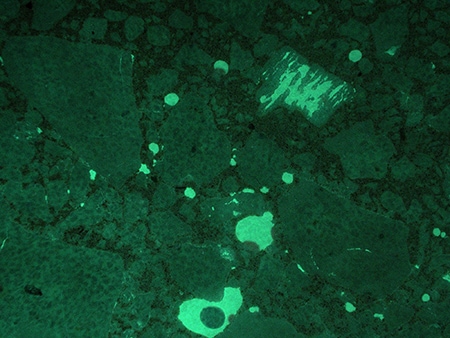

Controllo di minerali, gemme, ecc.
Le luci UV vengono utilizzate nella valutazione di alcune gemme e minerali a causa della reazione di fluorescenza che si verifica in alcuni componenti.

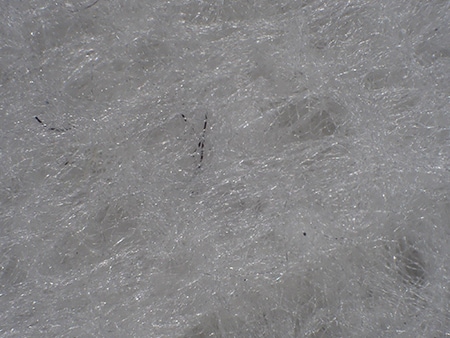

Controllo della presenza di polvere, sporcizia, ecc.
La polvere genera una fluorescenza bianca sotto le luci nere. In ambito forense, questo fenomeno viene utilizzato per identificare le fibre attaccate agli oggetti. Inoltre, l'urina di cane, gatto e quella umana reagisce alle luci nere, che vengono quindi utilizzate per verificare se le aree sono state pulite a fondo.

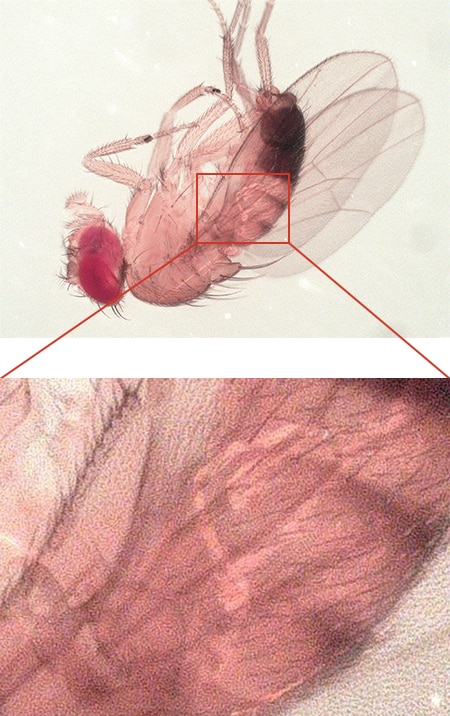

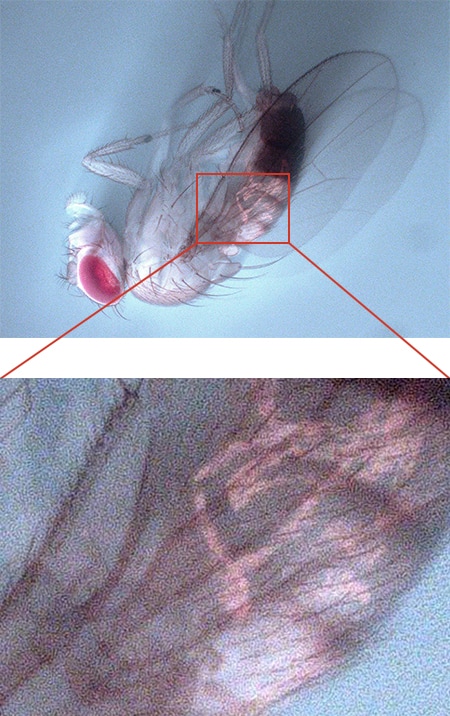

Osservazione in vivo (drosofila)
Nelle applicazioni biologiche, queste luci consentono l'osservazione con la luce che penetra nel corpo vivo.
