Osservazione e misurazione di polveri utilizzando microscopi digitali
Il materiale granulare è un termine collettivo per le aggregazioni di particolato solido, compresi materiali a polvere. Generalmente, i materiali granulari più grandi di 1 mm sono chiamati grani, mentre quelli più piccoli di 1 mm sono chiamati polveri. Forma e volume possono essere modificati a piacere. Pertanto, si può dire che le polveri sono solidi con proprietà di liquidi e gas. Questa sezione fornisce una panoramica delle polveri, ne spiega le proprietà e presenta alcuni esempi della loro osservazione e misurazione con microscopi digitali.
- Distribuzione granulometrica delle polveri
- Fluidizzazione delle polveri
- Fluidità delle polveri
- Esempi osservazione e misurazione di polveri utilizzando microscopi digitali
Distribuzione granulometrica delle polveri
Il diametro di una particella di polvere è variabile e il grado di variazione è chiamato distribuzione granulometrica.
Le distribuzioni granulometriche sono solitamente espresse graficamente con il diametro del particolato [μm] sull’asse orizzontale e la frequenza [%] sull’asse verticale.
Esempi di distribuzione granulometrica e polvere tipica

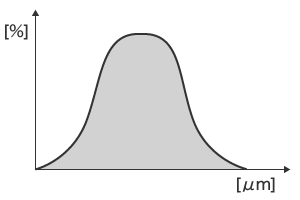

- Distribuzione normale
-
Esempio tipico: carbone attivo in polvere
- Diametro grande e piccolo del particolato (due picchi)
-
Esempio tipico: polveri che creano facilmente grumi
- Diametro uniforme
-
Esempio tipico: toner

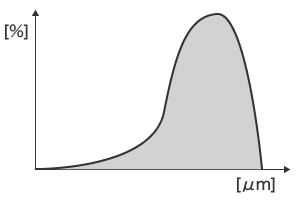

- Diametro grande del particolato
-
Esempio tipico: sabbia, zucchero, sale

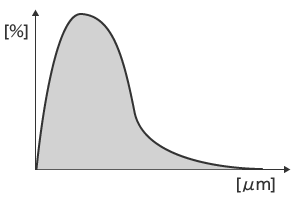

- Diametro piccolo del particolato
-
Esempio tipico: ossido di titanio, pigmenti, coloranti
Fluidizzazione delle polveri

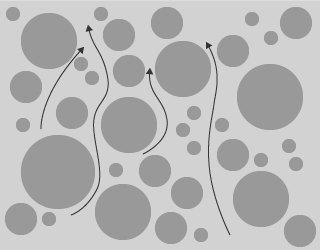

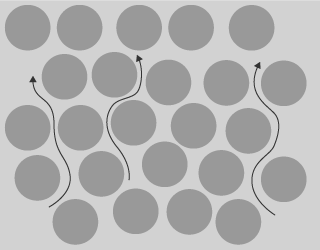

Polveri che presentano una distribuzione granulometrica normale hanno probabilità di trattenere l’aria e, pertanto, sono facili da fluidificare. D’altra parte, le polveri composte da particolato con diametri simili sono difficili da fluidificare, poiché passa aria tra le particelle.
Fluidità delle polveri
L’angolo tra piano orizzontale e piano inclinato è chiamato angolo di resistenza al taglio. Le polveri con un’elevata fluidità hanno un piccolo angolo di resistenza al taglio, mentre quelli a bassa fluidità hanno un grande angolo di resistenza al taglio.
Le polveri con un’elevata fluidità spesso hanno particelle di grandi dimensioni, come la sabbia. Queste polveri si spargono sul piano orizzontale e crollano quando impilate in forma conica.

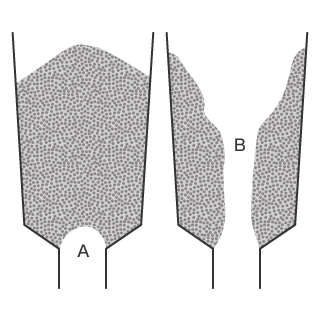

Le polveri con una bassa fluidità, come la farina di frumento, non si spargono sul piano orizzontale, mantenendo la propria forma quando impilate in forma conica. Le polveri con bassa fluidità sono difficili da scaricare da tramogge e silos e possono formare ponti o cunicoli.
- A: Ponte
- B: Cunicolo
Esempi osservazione e misurazione di polveri utilizzando microscopi digitali
Questi sono recenti esempi di osservazione e misurazione delle polveri che utilizzano il Microscopio digitale 4K della Serie VHX di KEYENCE.
La funzione di composizione della profondità consente l’osservazione di tutte le superfici del particolato a fuoco.
La funzione di misurazione automatica dell’area rende l’analisi efficiente.
