Distribuzione granulometrica e analisi dimensionale delle particelle
Tradizionalmente, l'analisi delle particelle veniva eseguita con analizzatori di particelle a dispersione laser e microscopi. Negli ultimi anni, i microscopi digitali ad alte prestazioni si sono aggiunti a questo elenco di dispositivi grazie ai miglioramenti apportati agli elementi di ricezione delle immagini CMOS, alla precisione delle lenti, alla tecnologia di illuminazione e alla tecnologia di elaborazione delle immagini.
Oltre ad essere caratterizzati da un'elevata qualità d'immagine, i moderni microscopi digitali sono anche dotati di modelli ed elaborazione di immagini binarie che consentono un'analisi rapida e accurata delle dimensioni delle particelle.
Questa sezione presenta alcuni esempi di utilizzo della Serie VHX, il più recente microscopio digitale 4K di KEYENCE, per risolvere problemi di distribuzione e analisi dimensionale delle particelle.
- In cosa consistono la distribuzione granulometrica e l'analisi granulometrica mediante elaborazione di immagini?
- Esempi di distribuzione granulometrica e analisi granulometrica con il microscopio digitale 4K di KEYENCE
- Visualizzazione, acquisizione e misurazione con un solo dispositivo
In cosa consistono la distribuzione granulometrica e l'analisi granulometrica mediante elaborazione di immagini?

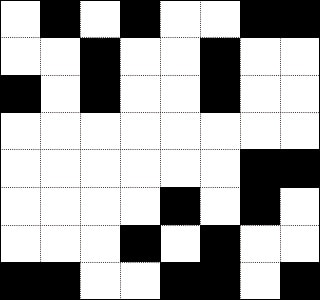

L'elaborazione di immagini binarie è la conversione di un'immagine con gradazioni in bianco e nero. Il valore di ciascun pixel viene confrontato con una soglia impostata; i valori superiori alla soglia vengono convertiti in nero e i valori inferiori alla soglia vengono convertiti in bianco. È inoltre possibile specificare l'intervallo su cui eseguire l'elaborazione binaria.
L'elaborazione binaria di un'immagine facilita l'estrazione delle particelle dal resto del campione, rendendo più rapida l'analisi granulometrica.
Esempi di distribuzione granulometrica e analisi granulometrica con il microscopio digitale 4K di KEYENCE
I metodi tradizionali di diffrazione e dispersione laser non possono essere utilizzati per osservare le particelle reali * Inoltre, l'osservazione con i microscopi richiede un elevato grado di competenza ed è difficile riprodurre le condizioni di imaging. Infine, i dati ottenuti devono essere analizzati con diversi software.
Nell'analisi della distribuzione e delle dimensioni delle particelle con il microscopio digitale 4K della Serie VHX, è possibile eseguire diverse misurazioni osservando le particelle reali. La misurazione automatica dell'area mediante l'elaborazione di immagini binarie e modelli consente anche agli operatori meno esperti di eseguire ispezioni.
Metodi di diffrazione laser e dispersione laser
* Metodi in cui l'emissione laser viene utilizzata per la distribuzione delle dimensioni delle particelle e per l'analisi dimensionale delle particelle. Questi metodi di misurazione/analisi sfruttano la proporzionalità dell'intensità della luce rispetto al numero di particelle e la relazione tra le dimensioni delle particelle e il modello di dispersione/diffrazione.
Misurazione automatica dell'area
Le misure e i conteggi dell'area possono essere facilmente eseguiti entro l'intervallo specificato sul target. Dopo aver applicato l'elaborazione dell'immagine binaria (utilizzando i dati di luminosità o colore), vengono calcolati automaticamente parametri quali l'area, il diametro massimo e il diametro minimo. È possibile escludere i target non necessari e separare e contare singolarmente le particelle che si sovrappongono. È anche possibile eseguire analisi con le stesse condizioni utilizzando i dati delle immagini misurate in passato.
Inoltre, i valori misurati possono essere visualizzati in tabelle e istogrammi, consentendo di determinare quantitativamente le caratteristiche della distribuzione granulometrica.

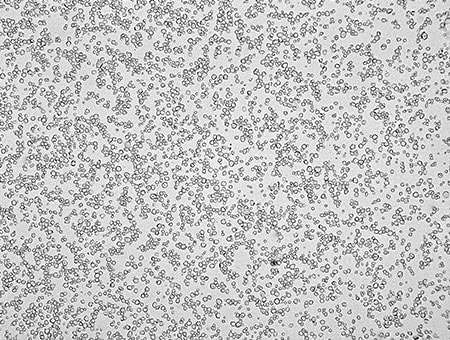

mediante l'elaborazione di immagini binarie (400x)
Modelli di imaging
Con i microscopi tradizionali è estremamente difficile riprodurre un'immagine con le stesse condizioni (illuminazione, velocità dell'otturatore, bilanciamento del bianco, ecc.) Questo rende difficile ripetere le ispezioni, dal momento che due operatori possono ottenere risultati diversi sullo stesso campione.

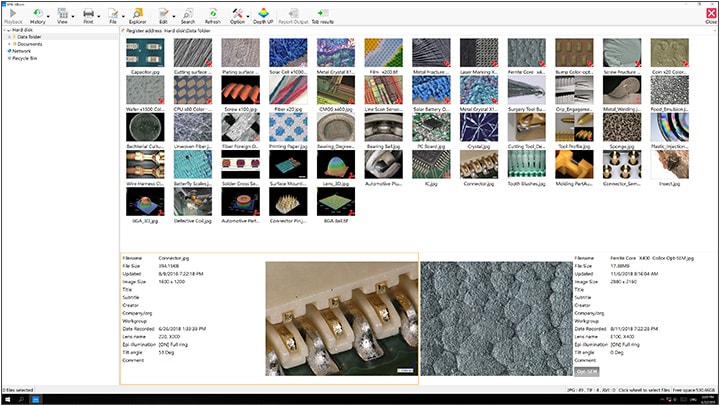

Con il microscopio digitale 4K della Serie VHX, le impostazioni di imaging passate possono essere riprodotte semplicemente selezionando le immagini salvate dall'album. Le stesse condizioni di acquisizione delle immagini dell'osservazione precedente possono essere utilizzate indipendentemente dall'ispettore che esegue l'osservazione o dal momento in cui viene eseguita.

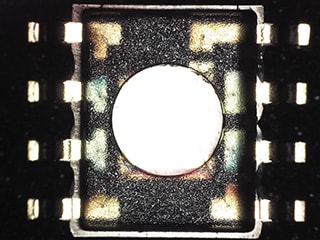

Tradizionalmente, la calibrazione richiedeva il posizionamento di una scala di messa a fuoco in una posizione accurata. Tuttavia, la Serie VHX consente la calibrazione One-Push; è sufficiente installare un’apposita bilancia ed eseguire un'operazione con un solo clic. Vengono caricate le condizioni di illuminazione, la velocità dell'otturatore, il bilanciamento del bianco e altri valori di correzione richiesti dall'obiettivo e viene eseguito il controllo motorizzato degli assi X, Y e Z per allineare automaticamente le posizioni e la messa a fuoco.

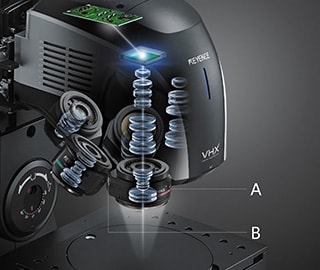

- A. Obiettivo HR ad alta risoluzione
- B. Revolver motorizzato
Inoltre, la Serie VHX è dotata di funzioni che riducono il carico di lavoro dell'analisi granulometrica, come l'obiettivo HR ad alta risoluzione e il revolver motorizzato che consentono uno zoom continuo in grado di modificare l'ingrandimento tra 20x e 6000x senza sostituire l'obiettivo. Tutte le operazioni sono facili da eseguire, quindi anche le persone che hanno difficoltà a maneggiare le macchine possono eseguire osservazioni e analisi in modo rapido e preciso.
Visualizzazione, acquisizione e misurazione con un solo dispositivo
Il microscopio digitale 4K ad alta definizione della Serie VHX offre un'efficienza eccellente rispetto ai microscopi tradizionali e consente di eliminare gli errori umani e di garantire un'analisi accurata della distribuzione e delle dimensioni delle particelle.
Le immagini 4K ad alta definizione generate da tecniche all'avanguardia di elaborazione ottica delle immagini e di automazione consentono di effettuare analisi della distribuzione e della dimensione delle particelle con semplici operazioni, contribuendo così a produrre risultati di analisi rapidi e sofisticati.
I dati acquisiti o misurati possono essere facilmente esportati sotto forma di report con un formato fisso utilizzando la funzione di report. La condivisione di questi dati tramite un server intranet può essere utile non solo per il controllo della qualità, ma anche per identificare la causa dei problemi che si verificano.
Dotata di molte altre funzioni avanzate, la Serie VHX può essere un potente ausilio per la distribuzione granulometrica e l'analisi delle dimensioni delle particelle. Per ulteriori informazioni sui prodotti o richieste di informazioni, fare clic sui pulsanti sottostanti.
