Osservazione e misurazione di bottiglie in plastica PET utilizzando microscopi digitali

La maggior parte delle bottiglie di plastica che utilizziamo nella nostra vita quotidiana sono realizzate in polietilentereftalato (PET), che è un tipo di resina realizzata a partire dal petrolio. Questo materiale è comunemente utilizzato per i contenitori di bevande, dal momento che è conforme al Food Sanitation Act ed è sicuro, leggero e altamente riciclabile. Questa sezione presenta le caratteristiche e il metodo di produzione delle bottiglie di plastica realizzate in PET insieme ad alcuni esempi di come vengono osservate e misurate con i microscopi digitali.

Osservazione e misurazione di bottiglie in plastica PET utilizzando microscopi digitali

Caratteristiche delle bottiglie in PET

Grazie alle seguenti caratteristiche, le bottiglie in PET sono ampiamente utilizzate per i contenitori di bevande nella vita quotidiana.

  • Le bottiglie in PET sono sicure e igieniche e rispettano il Food Sanitation Act.
  • Le bottiglie in PET sono più leggere e difficili da rompere rispetto alle bottiglie in vetro.
  • Le bottiglie in PET sono riciclabili, per cui sono ecocompatibili.
  • Le bottiglie in PET si trasformano in anidride carbonica e acqua quando bruciate e non emettono sostanze dannose.
  • Le bottiglie in PET possono essere tappate ripetutamente.
  • Il contenuto è visibile, dal momento che le bottiglie in PET sono trasparenti.
  • Le bottiglie in PET sono facili da produrre e sono disponibili in un’ampia gamma di dimensioni.

Metodo di produzione delle bottiglie in PET

Le bottiglie in PET tipiche sono prodotte con il metodo di stampaggio per stiro-soffiaggio biassiale, come mostrato sotto.

1. I preformati, ovvero le bottiglie in PET tubolari originali utilizzate per la creazione di bottiglie in PET, vengono prodotti mediante stampaggio a iniezione.
2. I preformati vengono riscaldati a circa 100°C.
3. Ciascun preformato viene inserito nello stampo di una bottiglia e quindi lo stampo viene chiuso.
4. Viene soffiata aria ad alta pressione nel preformato per pressarla sullo stampo.
5. Dopo il raffreddamento, lo stampo viene aperto e la bottiglie in PET viene rimossa.

Materiali di tappi ed etichette di bottiglie in PET

Le bottiglie sono realizzate in PET, ma i loro tappi sono in polipropilene (PP) e le loro etichette in polistirene (PS). PET, PP e PS sono selezionati per i seguenti motivi.

  • I tappi in PP creano facilmente un contatto serrato quando chiusi, poiché il PP è più morbido del PET.
  • Il PP è facile da lavorare, come per la filettatura e la formatura antiscivolo.
  • Le etichette in PET sarebbero troppo dure da avvolgere attorno alle bottiglie.

Alcune bottiglie in PET recenti non presentano etichette.
Mentre il PET affonda in acqua, il PP galleggia. Di conseguenza, queste proprietà impediscono che i materiali vengano mischiati tra loro al momento del riciclaggio.

Forma petaloide

Le bottiglie in PET per le bibite gassate, chiamate bottiglie resistenti alla pressione, hanno sempre sezioni trasversali circolari con pareti spesse. Inoltre, sui fondi vi sono cinque sporgenze semisferiche. Queste sporgenze assomigliano a petali e sono considerate la forma ideale per sopportare la pressione del gas.

Esempi di osservazione e misurazione di bottiglie in PET utilizzando microscopi digitali

Questi sono recenti esempi di osservazione e misurazione delle bottiglie in PET che utilizzano il Microscopio digitale 4K della Serie VHX di KEYENCE.

Osservazione del difetto di una bolla d’aria in un preformato

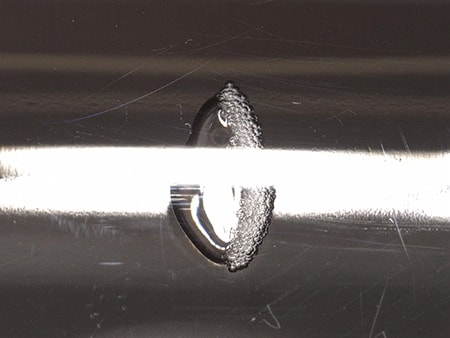

VH-Z20, 50×, illuminazione anulare, senza eliminazione del riflesso anulare

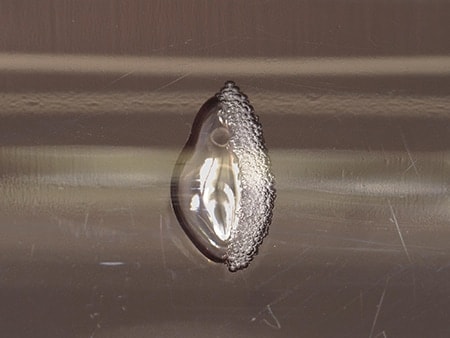

VH-Z20, 50×, illuminazione anulare, con eliminazione del riflesso anulare
L’utilizzo della funzione di eliminazione del riflesso anulare consente l’osservazione senza riflessi.

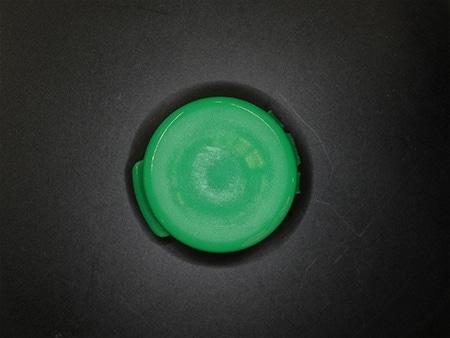

Osservazione dei graffi sulla superficie di un tappo

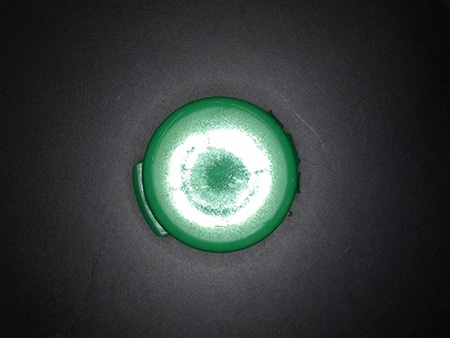

VH-Z00, 5×, illuminazione anulare, senza eliminazione del riflesso anulare
VH-Z00, 5×, illuminazione anulare, con eliminazione del riflesso anulare
L’utilizzo della funzione di eliminazione del riflesso anulare consente l’osservazione di graffi sulle superfici dei tappi.
Osservazione di bave sull’apertura di una bottiglia in PET
VH-Z20, 20×, illuminazione anulare
VH-Z20, 100×, illuminazione anulare
Una grande profondità di campo facilita l’osservazione inclinata.

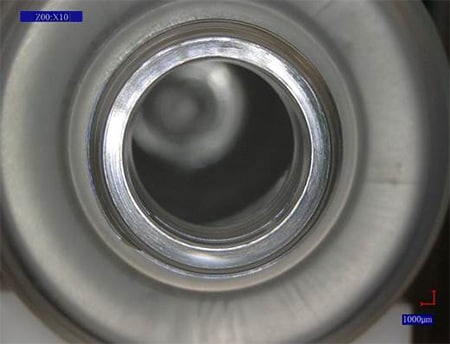

Osservazione di resina crepata sul fondo di una bottiglia in PET
VH-Z00, 10×, illuminazione anulare
Immagine a fuoco sulla testa della bottiglia

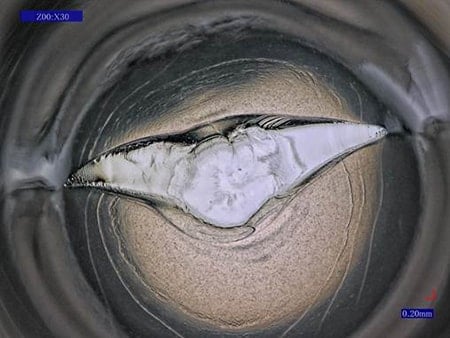

VH-Z00, 30×, illuminazione anulare
Immagine a fuoco sul fondo della bottiglia
Una grande distanza di lavoro e una grande profondità di campo consentono l’osservazione dei contenitori senza il taglio.

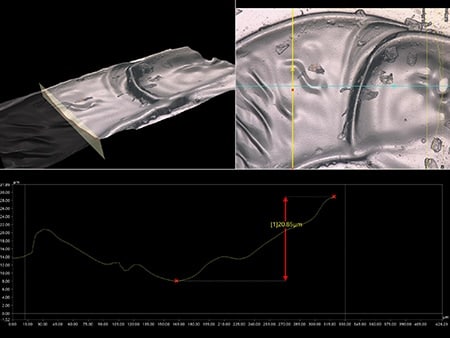

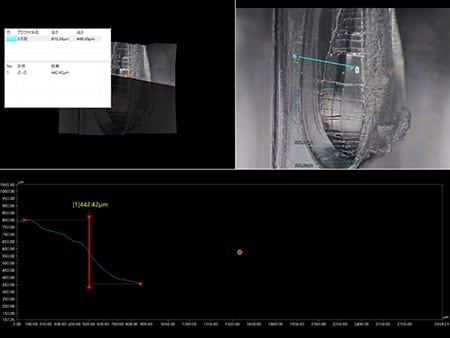

Misurazione della profondità dei difetti su una bottiglia in PET
VHX-E100, 100×, illuminazione anulare parziale
Misurazione della profondità dei segni su una bottiglia in PET
VHX-E500, 700×, illuminazione coassiale
Sulle pareti più sottili delle bottiglie in PET quando graffiate o segnate si creano facilmente dei fori. La profondità di graffi, fori e segni può essere misurata durante l’osservazione con un microscopio digitale.

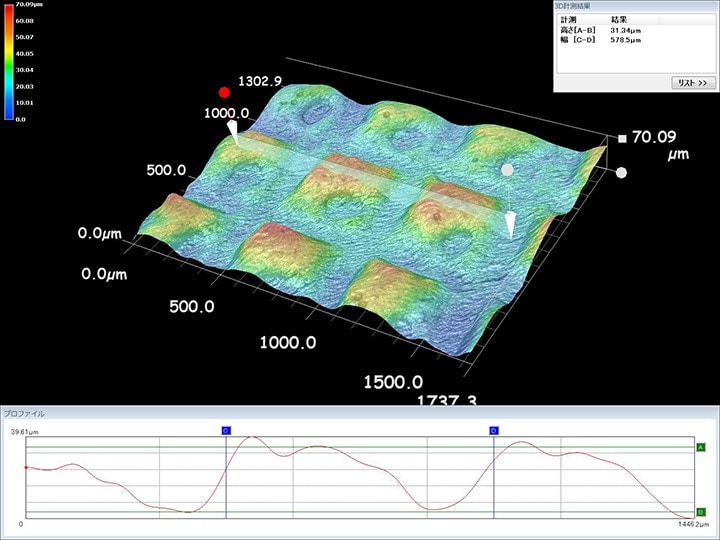

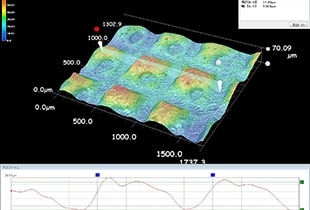

Profilometria 3D dell’adesivo di un’etichetta su una bottiglia in PET
VH-Z20, 200×, illuminazione anulare
