Acquisizione di immagini e analisi di rotocalcografie con un microscopio digitale
La stampa è presente ovunque, sulle confezioni di cibo e medicinali, sui libri, sulle riviste e su molti altri articoli.
Questa sezione introduce esempi di acquisizione e analisi di rotocalcografie utilizzando il nostro microscopio digitale.
- Che cos'è la rotocalcografia? (Adatta per la riproduzione di fotografie)
- Esempi di acquisizione e analisi di rotocalcografie con un microscopio digitale
Che cos'è la rotocalcografia? (Adatta per la riproduzione di fotografie)
La rotocalcografia è una forma rappresentativa della stampa calcografica. Una lastra su cui vengono incisi caratteri e immagini è detta calcografica.
I caratteri e le immagini vengono stampati applicando l'inchiostro su superfici incassate (celle) e poi l'inchiostro viene trasferito sulla carta. Questo metodo viene spesso utilizzato per la stampa di libri fotografici e confezioni di prodotti, perché riproduce bene la profondità del colore.
- A: Carta da stampa
- B: Cilindro di stampa
- C: Doctor blade (lama dosatrice di toner)
- D: Piastra
- E: Rullo inchiostratore
- F: Inchiostro
L'inchiostro viene applicato alla lastra tramite il rullo inchiostratore e rimosso dalle aree non di stampa (superfici non rientranti) mediante raschiatura con la doctor blade. L'inchiostro viene trasferito dalle celle alla carta tra il cilindro di stampa (rullo di stampa) e la lastra (cilindro di rotocalco). Dopo l'asciugatura, la carta stampata viene arrotolata.
I caratteri e le immagini vengono incisi sulla piastra, che ha un'anima di ferro placcata in rame, mediante incisione o acquaforte, quindi la piastra viene placcata con cromo per migliorarne la durata.
Per la stampa viene utilizzata carta in rotoli (bobine), che viene nuovamente ribobinata dopo la stampa.
La gradazione del colore viene regolata con la profondità e la forma delle superfici incassate (celle). Questo può modificare drasticamente la quantità di inchiostro trasferita, quindi la rotocalcografia è eccellente per riprodurre gradazioni sottili.
Inoltre, una volta completata la preparazione e avviata la stampa, quest'ultima tende ad essere stabile perché sono pochi i fattori che possono influenzare la stampa. Le lastre sono durevoli, il che rende questo processo adatto alla produzione di grandi volumi. Il costo di creazione delle lastre è tuttavia relativamente alto, per cui la rotocalcografia può essere poco redditizia a meno che non si stampino grandi volumi, come nel caso delle riviste.
Esempi di acquisizione e analisi di rotocalcografie con un microscopio digitale

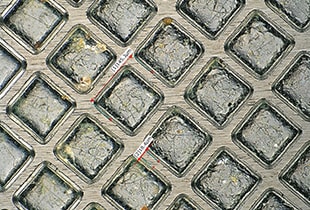

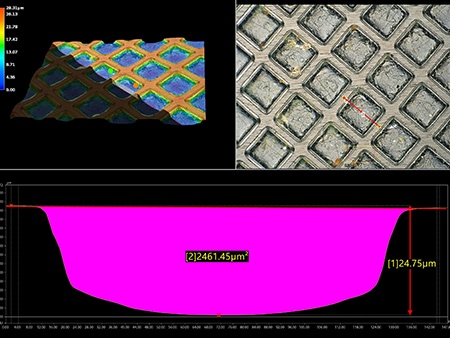

Questa sezione presenta gli ultimi esempi di acquisizione e analisi di rotocalcografia utilizzando il microscopio digitale 4K KEYENCE Serie VHX.
