Microscopio Digitale Serie VHX per Analisi Granulometrica

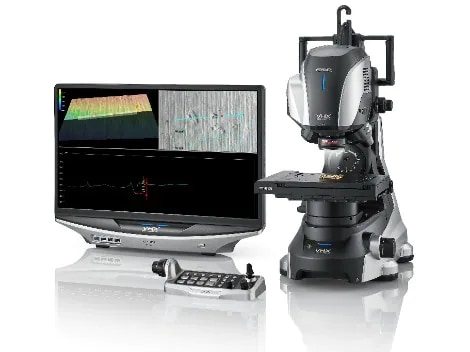

  • Microscopio Digitale per analisi granulometrica VHX-X1
  • Le analisi metallurgiche sono essenziali per garantire la qualità dei materiali metallici. Consentono di valutare e determinare le proprietà dei materiali, le modifiche dopo la lavorazione e il trattamento termico, e di selezionare i materiali appropriati per le applicazioni specifiche.

    Il Microscopio Digitale Serie VHX offre un'ampia gamma di funzionalità avanzate per l'analisi metallurgiche, tra cui:
    • Misurazioni 2D e 3D: per misurare le dimensioni e le caratteristiche dei campioni
    • Analisi granulometrica conforme a ASTM E1382 e DIN EN ISO 643: per determinare la dimensione e la distribuzione dei grani
    • Ispezione della pulizia tecnica conforme a ISO16232 e VDA 19: per rilevare la presenza di contaminanti
    • Rugosità superficiale non a contatto: per misurare la rugosità della superficie senza danneggiare il campione

    Scarica il catalogo gratuito e richiedi una consulenza tecnica personalizzata per scoprire tutte le funzionalità del Microscopio

Modalità di valutazione della struttura metallica con l'analisi granulometrica

L'analisi granulometrica è una tecnica utilizzata per determinare la dimensione e la distribuzione dei grani in una struttura metallica. Questa analisi è importante per valutare le proprietà meccaniche del materiale, come la resistenza alla trazione, la durezza e la tenacità.

Esistono diversi standard per l'analisi granulometrica, tra cui la norma ASTM E112-13. In molti casi, l'analisi viene effettuata attraverso l'ispezione visiva.

In generale, le granulometrie vengono stimate o identificate utilizzando i seguenti metodi.

  • Confronto visivo mediante diagrammi standard
    L'operatore stima il numero di grani confrontando visivamente il campione di struttura metallica ingrandito con un microscopio con il diagramma standard.

Diagramma granulometrico standard per l'austenite dell'acciaio (100x)

  • Granulometria numero 1

  • Granulometria numero 2

  • Granulometria numero 3

  • Granulometria numero 4

  • Granulometria numero 5

  • Granulometria numero 6

  • Granulometria numero 7

  • Granulometria numero 8

  • Confronto visivo mediante tabelle granulometriche
    Una tabella granulometrica per una lente oculare, in cui è inserita un'immagine del modello granulometrico, viene utilizzato con un microscopio metallurgico per consentire l'ispezione visiva con il campione ingrandito e il diagramma standard nel campo visivo.

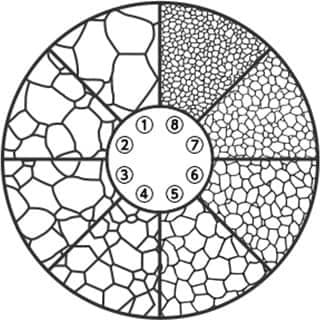

Tabella granulometrica per una lente oculare da microscopio metallurgico utilizzata per i confronti visivi

Problemi nell'analisi granulometrica

L'analisi granulometrica con un metodo comparativo che utilizza un microscopio metallurgico tradizionale presenta i seguenti problemi.

Le analisi granulometriche che utilizzano diagrammi standard o tabelle granulometriche vengono eseguite attraverso un confronto visivo, pertanto queste ispezioni richiedono un certo livello di competenza. Inoltre, le variazioni dei risultati delle analisi tra i diversi operatori impediscono una valutazione quantitativa.

Se una telecamera è montata su un microscopio metallurgico, viene salvata solo l'immagine della struttura metallica. Questo comporta, ad esempio, i seguenti problemi: non è possibile ottenere un'immagine di confronto in cui sia stata acquisita anche una tabella granulometrica per una lente oculare e non viene registrata l'intersezione della struttura metallica in cui sono stati eseguiti il confronto e l'analisi.

L'inserimento manuale dei risultati delle analisi su carta o su PC richiede tempo e risorse; inoltre, tali operazioni comportano il rischio di valutazioni errate dovute a un'immissione errata.

Quantificazione e ottimizzazione dell'analisi granulometrica
La misurazione delle dimensioni dei grani

  • Il Microscopio Digitale Serie VHX risolve i problemi dell'analisi granulometrica tradizionale, offrendo un'analisi, una misurazione e una valutazione quantitativa della granulometria accurate e semplici da utilizzare.
    L'interfaccia utente è intuitiva e le operazioni sono semplici da eseguire, indipendentemente dal livello di competenza dell'operatore.

    La Serie VHX è in grado di calcolare automaticamente i numeri di granulometria conformi agli standard industriali come ASTM E1382. È inoltre possibile selezionare un metodo di misurazione adatto al materiale metallico che si sta esaminando.

    Con il Microscopio Digitale Serie VHX è possibile ottenere un numero di granulometria in modo quantitativo e accurato, eliminando le discrepanze tra i diversi operatori.
  • Misura automatica della granulometria di strutture metalliche

Se cerchi una soluzione per l'analisi granulometrica dei tuoi campioni, scopri il Microscopio Digitale VHX. Scopri le varie applicazioni nel catalogo dedicato
