Mobilità elettrica

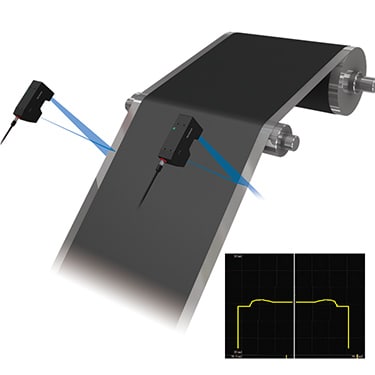

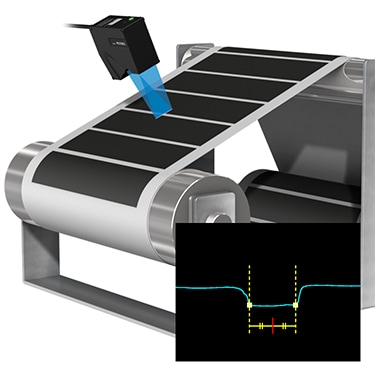

Individuazione del cordone del bordo in linea per ridurre gli sprechi monitorando la forma del bordo con i profilometri laser. LJ-X8000 può produrre un profilo stabile (anche su superfici nere, bagnate) per fornire un feedback del processo di rivestimento in tempo reale.

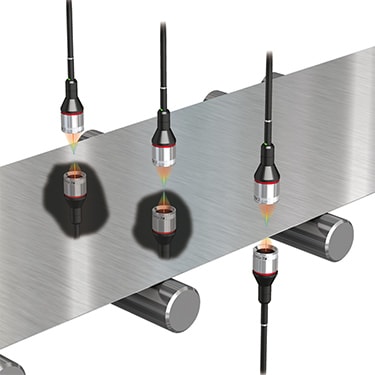

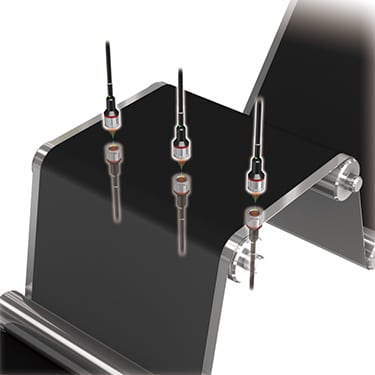

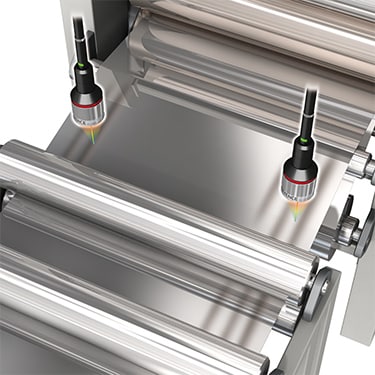

Misurazione dello spessore del rivestimento degli elettrodi in linea utilizzando sensori senza contatto opposti. CL-3000 è in grado di monitorare lo spessore di un rivestimento bagnato, il che riduce al minimo il tempo tra applicazione e ispezione, per ridurre gli sprechi. Misurazione simultanea di fino a tre posizioni sulla bobina, utilizzando un unico controllore, per confermare spessore e uniformità.

Rilevamento dell’ondulazione del bordo subito dopo il taglio del foglio utilizzando sensori di spostamento ad alta velocità. CL-3000 è in grado di acquisire la forma della faccia terminale durante il movimento, grazie al suo campionamento e stabilità ad alta velocità.

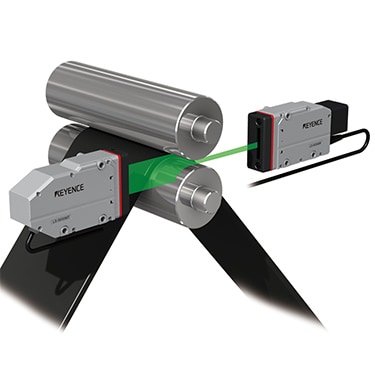

Monitorando la distanza tra i rulli di calandra, è possibile mantenere un rigoroso controllo sullo spessore dei fogli. La Serie LS-9000 è in grado di misurare distanze minime fino a 10 μm.

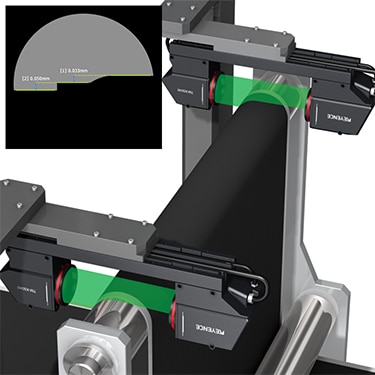

TM-X5000 proietta la forma 2D del bordo di una bobina per misurare lo spessore con grande precisione. Acquisendo l’area circostante, TM è in grado di tenere conto del decentramento della bobina o del run-out dei rulli per misurare correttamente lo spessore del materiale, indipendentemente dalle condizioni della superficie.

Rilevamento di scheggiature o ammaccature nei cordoni saldati a laser utilizzando profilometri laser 3D. Sulla misurazione non influiscono colore o lucidità della saldatura, rendendo stabili i risultati di ispezione anche in caso di bagliore o variazione della forma dei cordoni.

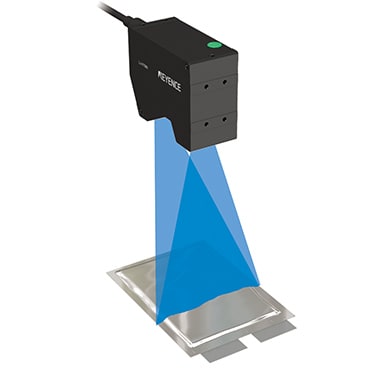

Misurazione dell’espansione durante i test di carica/scarica per comprendere i cambiamenti della forma durante anomalie che possono influire sulla sicurezza della batteria.

Rilevate le bave formatesi sui terminali dopo il taglio degli elettrodi. Con una misurazione a risoluzione ultra alta di 3200 punti/profilo, la Serie LJ-X8000 produce un rilevamento stabile anche delle bave più piccole.

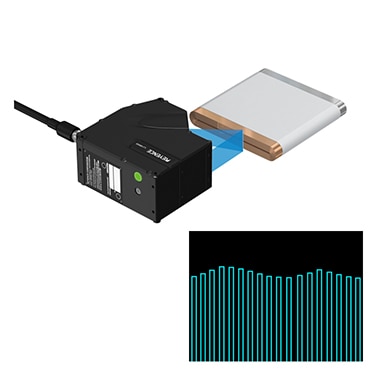

Ispezione del disallineamento della laminazione dopo l’avvolgimento. Con una risoluzione X minima di 2,5 μm, la Serie LJ-X8000 misura con precisione il profilo di ciascun elettrodo.

Fornitura di un feedback sui punti scollegati negli elettrodi prima della laminazione. Acquisizione precisa del profilo dei terminali degli elettrodi per eseguire un’ispezione ad alta precisione dei punti del bordo.

La misurazione dello spessore in linea delle lamiere magnetiche è semplice utilizzando sensori di spostamento senza contatto. Gli strumenti di allineamento integrati e le maschere dedicate fanno di CL-3000 una soluzione affidabile per la misurazione precisa dello spessore dei fogli, anche durante l’ondeggiamento dei prodotti sui nastri.

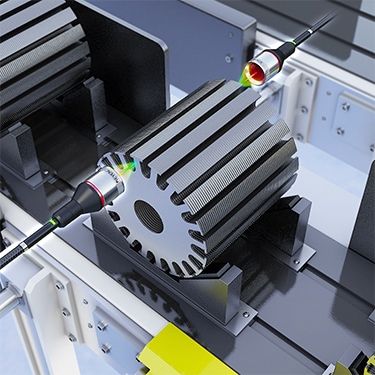

Conferma del numero di lamine in una pila misurando lo spessore complessivo. CL-3000 è in grado di cogliere se un nucleo di un motore ha un numero superiore al previsto di strati di lamine per mitigare il rischio di problemi di prestazioni del motore successivamente.

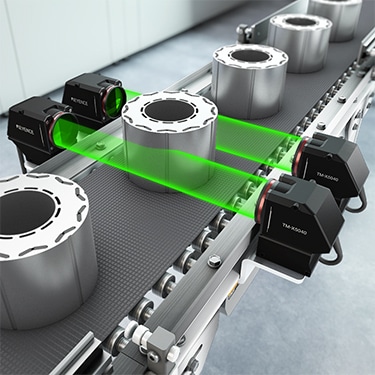

Utilizzando due sensori Serie TM-X5000, è possibile verificare il diametro esterno e la cilindricità delle pile di laminazione con diametri superiori.

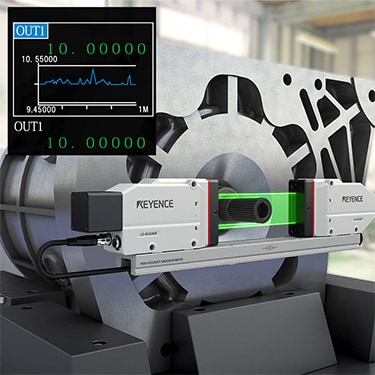

Misurazione dell’eccentricità dei nuclei senza contatto con il pezzo. Il campionamento ad alta velocità di LS-9000 consente una misurazione precisa della posizione e del diametro del nucleo durante la rotazione ed elimina gli errori dovuti agli operatori.

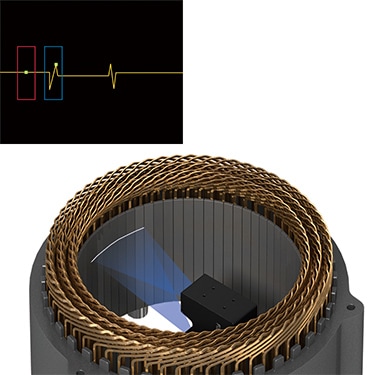

Dopo l’assemblaggio dei fili piatti, ispezionate se la carta isolante è nella posizione corretta. La Serie LJ-X8000 è in grado di misurare con grande precisione anche quando vengono mescolati vari materiali, quali metallo, filo rettangolare e carta.

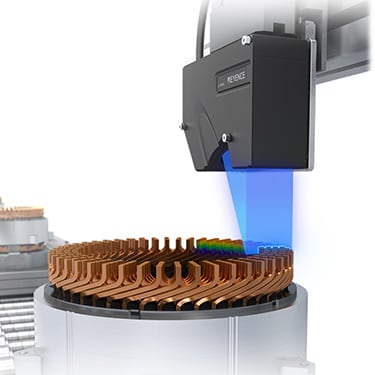

Ispezione dell’altezza del motore dopo la saldatura a polvere utilizzando la Serie LJ-X8000. Il profilometro laser 3D fornisce un’ispezione del 100% affidabile con la sua alta velocità e stabilità di misurazione.

La conferma della forma della tenuta aiuta a evitare perdite d’olio durante la vita utile del motore. La Serie LJ-X8000 è in grado di ispezionare la forma utilizzando dati dell’altezza, determinando un’ispezione più affidabile rispetto a quella che potrebbe fornire un sensore di acquisizione immagini generico.

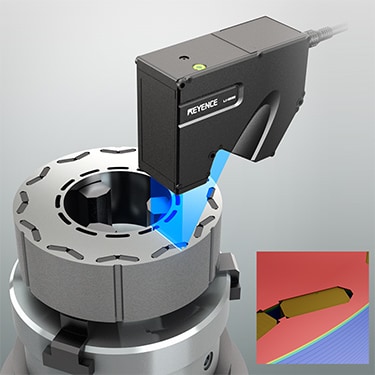

Rilevamento di piccole scheggiature che possono verificarsi all’inserimento dei magneti nei rotori utilizzando l’ispezione 3D. La Serie LJ-X8000 fornisce immagini 3D ad alta risoluzione, rendendo possibile un’ispezione affidabile di piccole scheggiature che risultano difficili da rilevare da un’immagine 2D.

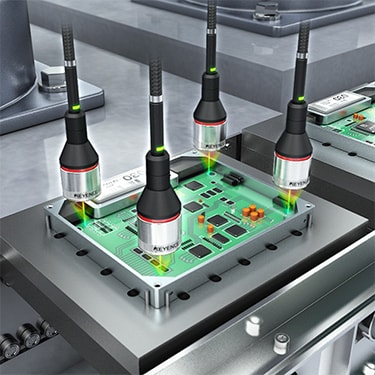

Verifica del parallelismo e del galleggiamento durante l’assemblaggio di ECU per impedire guasti dovuti al contatto tra articolazioni o distacco di componenti. La Serie CL-3000 è in grado di misurare con precisione i target di qualsiasi colore, senza regolazione delle impostazioni, rendendo molto stabile questo tipo di ispezione.

Un’installazione corretta dell’O-ring è fondamentale al fine di prevenire perdite d’olio che possono danneggiare l’ECU. Utilizzando la Serie LJ-X8000 è possibile verificare il corretto assemblaggio e registrare i valori misurati in linea.

Garantite la qualità dei conduttori prima dell’installazione in ambienti intensivi ispezionando al 100% con sensori di spostamento laser. I sensori ad alta velocità sono di facile utilizzo e possono fornire la sicurezza che ciascun componente soddisfi i rigorosi requisiti dei componenti automobilistici.

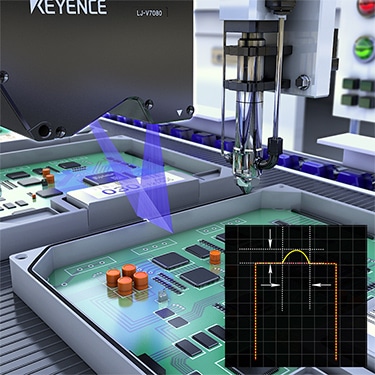

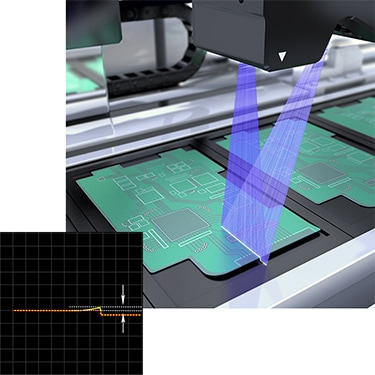

Ispezione di deformazioni dei substrati senza interruzione della linea con un profilometro laser 2D. La Serie LJ-X è in grado di verificare le distanze tra trascinatore e substrato, senza dover interrompere e scansionare il pezzo con un sensore 1D, riducendo i tempi di ispezione.

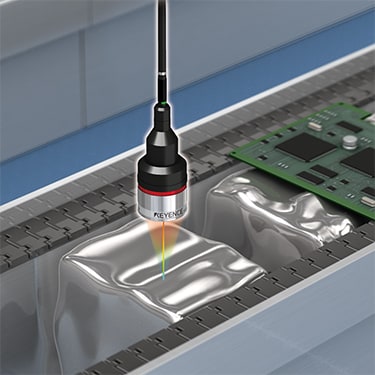

Misurazione stabile del livello di liquido di saldatura lucido utilizzando CL-3000. Il bagno di saldatura può essere difficile da misurare a causa delle sue caratteristiche superficiali, ma la Serie CL confocale è in grado di gestire le variazioni di brillantezza e angolazione, supportando misurazioni del livello precise.

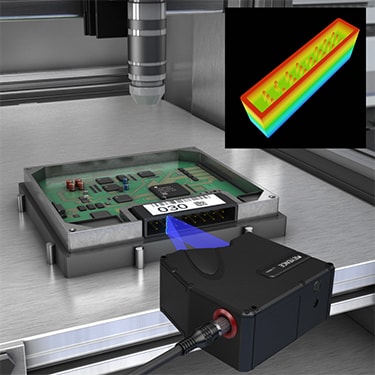

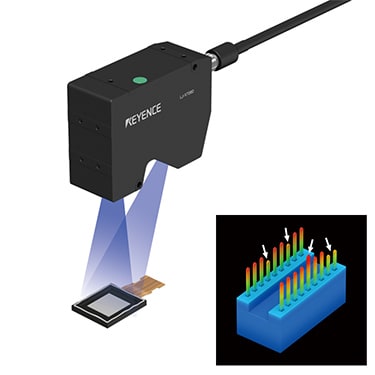

Ispezione affidabile dell’altezza dei connettori e rilevamento di perni piegati in linea. I profilometri laser acquisiscono un’immagine 3D ad alta risoluzione della forma dei connettori, per un metodo preciso, senza contatto, per la classificazione ad alta velocità.

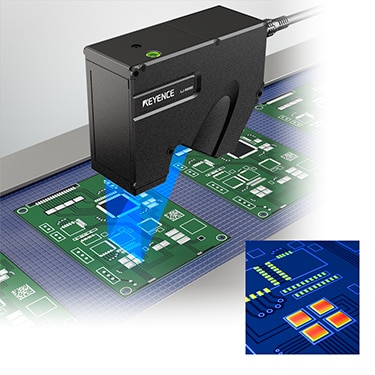

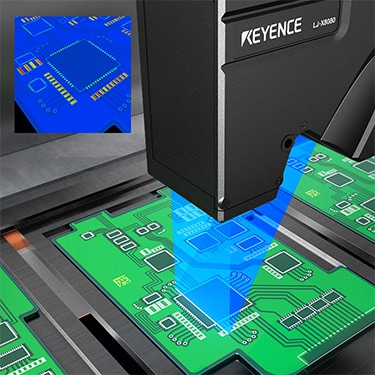

Verifica del volume e della distribuzione uniforme di pasta saldante su PCB in linea. È possibile ispezionare contemporaneamente più aree dall’immagine 3D.

Misurazione della posizione e della proiezione dei morsetti dei connettori contemporaneamente. Tradizionalmente, venivano utilizzate due fasi di misurazione: un sistema di elaborazione delle immagini e un sensore a contatto. La Serie LJ-X8000 è in grado di eseguire simultaneamente entrambe le ispezioni. Questo consente una riduzione dei costi, diminuendo la quantità di apparecchiature installate.

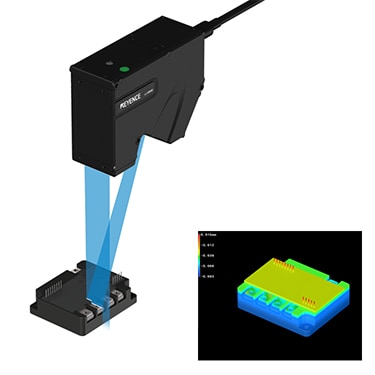

Misurazione della planarità dei morsetti dei moduli di alimentazione. Il target viene rilevato dalla sua superficie e la planarità viene misurata in base al piano di riferimento calcolato con il metodo dei minimi quadrati. È possibile annullare gli errori causati dalle posizioni inclinate dei target, il che garantisce un’ispezione precisa.

Tradizionalmente, veniva utilizzato un sensore di visione per la valutazione OK/NG in base all’area. Dal momento che la Serie LJ-X8000 è in grado di misurare il volume e la posizione dell’applicazione di pasta, può ridurre i costi dei materiali e supportare densità di componenti maggiori.
